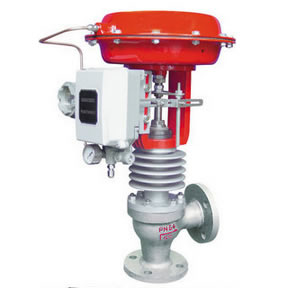

电动角形调节阀ZAZS,ZAZSC
2016-08-10
ZAZS/ZAZSC型电动角形调节阀由DKZ电动执行机构和角形调节阀组成，以220V Ac电源为动力，接受0～10mA或4～20mA标准信号，驱使阀门开度与此操作信号相应。阀体为角形单导向结构。流路简单，便于清洗，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的调节，不结焦、粘结、堵塞。其变形的特殊产品有耐腐蚀、耐高、低温和波纹管密封电动角形调节阀和调节断型（ZAZS3ZAZS3C）的电动角形阀。
主要技术参数
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||||||
| 额定流量系数Kv |
1.6 2.5 4.0 6.3 |
10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||||||||||||||
| 公称压力 MPa | 4.0 6.4 | ||||||||||||||||||||||||||
|
执 行 机 构 |
ZAZSⅡ型 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 |
|
|||||||||||||||||||||
| ZAZSCⅢ型 |
|
|
|
|
|
||||||||||||||||||||||
| 有效推力(N) | 400 | 1000 | 4000 | 6400 | 6400 | ||||||||||||||||||||||
| 工作行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||||||||||
| 输入信号范围 | Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC | ||||||||||||||||||||||||||
| 允许压差(MPa) | 1.0～3.8 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.41 | 0.3 | 0.16 | ||||||||||||||||
| 流量特性 | 直线，等百分比 | ||||||||||||||||||||||||||
| 上阀盖型式 | 普通型（常温型） 热片型（中温型） | ||||||||||||||||||||||||||
| 介质温度℃ | -20℃～+250（常温型）、-40～+450（中温型） | ||||||||||||||||||||||||||
| 可调比 | R＝30：1 | ||||||||||||||||||||||||||
| 法兰标准 | JB79-59 | ||||||||||||||||||||||||||
| 输入阻抗 | Ⅱ型：200 Ⅲ型：250 | ||||||||||||||||||||||||||
| 项目 | 指标值 | 项目 | 指标值 |
| 基本误差％ | ≤±3.5 | 纯滞后 | ≤IS |
| 回差％ | ≤2.5 | 始终点偏差％ | ≤±2.5 |
| 死区％ | ≤2.5 | 额定行程偏差％ | +2.5 |
| 允许泄漏量L/H | 1×10-4×阀的额定流量 |
| 公称通径 | D | B | L | H(mm) | H | ||
| PN40 | PN64 | 常温 | 中温 | ||||
| 20 | 460 | 230 | 85 | 100 | 838 | 918 | H1=L |
| 25 | 460 | 230 | 95 | 115 | 809 | 889 | |
| 32 | 460 | 230 | 115 | 130 | 836 | 916 | |
| 40 | 460 | 230 | 115 | 130 | 966 | 1046 | |
| 50 | 460 | 230 | 130 | 150 | 1011 | 1090 | |
| 65 | 460 | 230 | 145 | 170 | 1109 | 1189 | |
| 80 | 530 | 230 | 155 | 190 | 1147 | 1227 | |
| 100 | 530 | 230 | 175 | 215 | 1199 | 1289 | |
| 125 | 530 | 260 | 200 | 250 | 1400 | 1560 | |
| 150 | 630 | 260 | 240 | 275 | 1433 | 1580 | |
| 200 | 630 | 260 | 300 | 325 | 1567 | 1727 | |
