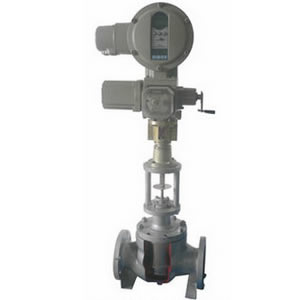

多级套筒式调节阀KHTW
2016-08-10
阀体型式:直通铸造球形阀
公称通径:50、65、80、100、150、200、250、300mm
公称压力:ANSI600、900、1500、2500、JIS40、63K
连接型式:法兰连接：RF、RJ,法兰标准按：JIS B2201或ANSI B16.5
焊接连接：对接焊BW；嵌接焊SW
材料:ZG25和ZG1Cr18Ni9、ZG0Cr12Mo2、25Cr0.5Mo、5.0Cr0.5或SCPH21、SCPH61
上阀盖:常温型（P）：-17~+230摄氏度,伸长Ｉ型（Ｅ１）：-45～-17摄氏度、230～566摄氏度
压盖型式:螺栓压紧式
填料:聚四氟乙烯填料，石棉编制填料，石墨填料阀内组件:
阀芯型式:平衡式阀芯
流量特性:防空化套筒：待百分比特性和线性特性；低噪音套筒：线性特性
材料:17-4PH、0Cr17NiMo2和堆焊司太莱合金
执行机构:
型式:HA多弹簧薄膜执行机构
膜片材料:乙丙橡夹尼龙
弹簧范围:0.08~0.24,0.04~0.24Mpa
供气压力:0.28,0.30,0.35,0.40Mpa
气源接头:Rc1/4
环境温度:-30~+70摄氏度
阀作用型式:气关式或气开式
附件:定位器、手轮机构、气动阀位传送器等
性能:
泄漏量:符合标准ANSIB16.104IV级,小于额定CV的0.01%
回差:3%(不带定位器);1%(带定位器)
线性:正负5%(不带定位器),正负1%(带定位器)
可调范围:50:1
订货须知:
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
