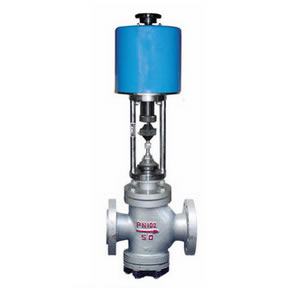

电动直通双座调节阀ZAZN

2016-08-10

一、电动直通双座调节阀概述
　 ZAZN系列电动直通双座调节阀由DKZ型系列直行程电动执行机构和直通双座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连接调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用于电力、冶金、化工、轻纺工业自动控制系统中。
二、电动直通双座调节阀主要技术参数和性能指标
1、主要技术参数

公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径DN（mm）	25	32	40	50	66	80	100	125	150	200	250	300
额定流量系数Kv	10	16	25	40	63	100	160	250	400	630	1000	1600
流量特性	直线、等百分比
公称压力PN（MPa）	1.6，4.0，6.4										4.0，6.4
连接型式	法兰连接：PN1.6按JB79-59标准； PN4.0按JB79-59标准
配用执行机构型号	DKZ-310				DKZ-410			DKZ-410			DKZ-510
出抽推力（N）	4000				6400			6400			16000
行程L（mm）	16		25		40			60			100
全行程时间（S）	12.5		20		32			40			60
作用方式	电开式（K）常用；电关式（B）
输入信号	0~10mA 4~20mA DC
供电电源	220V；50~60Hz
固有可调比R	30：1

2、主要技术性能指标

项目	技术性能指标
基本误差%	≤±5
回差%	≤3
死区%	≤5
泄漏量	0.01%×阀额定容量
额定流量系数误差%	≤±10

3、阀门材料和适用温度范围

阀体材料	材料牌号	公称压力（MPa）	适用温度范围（℃）
阀体材料	材料牌号	公称压力（MPa）	常温型	散热型
铸铁	HT200	1.6	-20~200	-
铸钢	ZG230~450	4.0，6.4	-40~250	-40~450
铸不锈钢	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0，6.4	-40~250	-60~450

4、允许压差
　　　标准组配的电动双座调节阀考虑到介质对阀芯、阀座的冲蚀和高压差引起的噪声、振动，一般情况下，阀的压差不应超过1MPa，如压差较高，则应采取相应的工艺措施。
5、外形尺寸

公称通径DN（mm）	A×B	L			H1		H2
公称通径DN（mm）	A×B	PN1.6	PN4.0	PN6.4	常温型	散热型	H2
25 32	230×460	185	190	200	670	820	104
25 32		200	210	210	673	823	107
40		220	230	235	693	843	126
50		250	255	265	698	848	131
65		275	285	295	799	959	175
80	230×530	300	310	320	809	969	190
100		350	355	370	821	981	202
125		410	425	440	872	1087	250
150		450	460	475	882	1097	260
200	260×630	550	560	570	924	1139	302
250		670	66	670	1156	1368	422
300		740	785	800	1215	1427	484
