低温调节阀ZXPD

2016-08-10

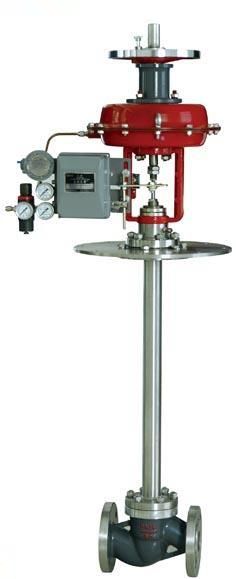

低温调节阀ZXPD
低温调节阀ZXPD
产品说明:
  ZXPD气动薄膜低温角形调节阀是一种在低温,深冷场合使用的调节阀。采用长颈阀盖保温,配用多弹簧 执行结构,具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构,材料为铝合金,具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。
  本系列产品有连接板安装型、浮动套安装型两,公称压力等级为PN0.6 MPa,阀体口径范围DN20~100,适用流体温度-60℃~-250℃范围内多种档次,泄漏量等级有IV和VI二种,流量特性为线性或等百分比。多种多样的品种规格可供选择。
技术参数:

公称通径DN(mm) 20 25 32 40 50 65 80 100
阀座直径dn(mm) 10 12 15 20
额定流量系数
KV
直 线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160
额定行程(mm) 16 25 40
膜片有效面积Ae(cm2) 280 400 600
固有流量特性 直线、等百分比
公称压力PN(MPa) 0.6
固有可调比(R) 50
工作温度t(℃) D0:-60~-100, D1:-100~-200, D2:-200~-250
信号范围PN(KPa) 20~100,40~200,20~60,60~100,80~240
允许压差
(MPa)
不带定位器 0.6 0.47 0.30 0.27 0.18 0.11
带定位器 0.6 0.41 0.26
允许泄漏量 IV级 VI级
气源压力Ps(MPa) 0.14~0.4
本产品性能指标贯彻GB/T4213-92
订货须知:
订货时请用户提供以下资料:
调节阀名称、型号
公称通径(mm)
公称压力(MPa)
固有流量特性
额定流量系数(Kv)
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
