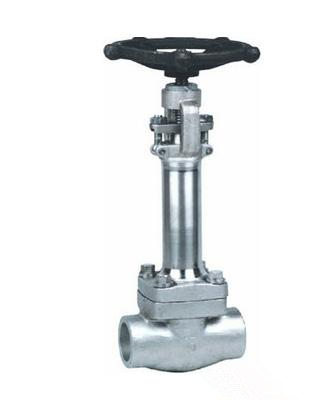

锻钢低温闸阀DZ11Y
2016-08-10
锻钢低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
锻钢低温闸阀设计结构与特征:
低温闸阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
采用以下结构
全径或缩径
自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型
锻钢低温闸阀标准材质明细表
| 序号 | 零件名称 | AS to ASTM | SS to ASTM | ||
| TypeLF2 | TypeLF3 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A350 LF2 | A350 LF3 | A182 F304(L) | Al 82 F316(L) |
| 2 | 阀座 | A276 420 A276 410 | A276 304(L) | A276 316(L) | |
| 3 | 闸板 | A350 LF2 A350 LF3 | A182 F304(L) A182 F316(L) | ||
| 4 | 垫片 | 不锈钢+柔性石墨 | SS+PTFE | ||
| 5 | 阀盖 | A350 LF2 A352 LF3 A182 F304(L) A182 F316(L) | |||
| 6 | 阀盖螺栓 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 7 | 阀杆 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
| 8 | 填料 | 柔性石墨 | PTFE | ||
| 9 | 圆柱销 | A276 420 | A276 304 | ||
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 12 | 填料压板 | A105 | A182 F11 | Al82 F304(L) | A182 F316(L) |
| 13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 阀杆螺母 | A276 420 | |||
| 15 | 润滑垫片 | A473 431 | |||
| 16 | 铭牌 | SS | |||
| 17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| l8 | 手轮 | A197 | |||
| 适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
锻钢低温闸阀尺寸(mm)和重量(kg)
| NPS | 缩径 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2 | / |
| 全径 | 3/8 | 1/2″ | 3/4″ | 1 | 1 1/4″ | 1 1/2 ″ | 2 | |
| L | 79 | 92 | 11 1 | 120 | 120 | 140 | 1 78 | |
| H(开0PEN) | 330 | 333 | 360 | 407 | 475 | 475 | 55 l | |
| W | 100 | l 00 | 1 25 | 160 | 1 60 | 1 80 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.1 | 9.4 | 1 3.5 | l 5.0 | 1 7.8 | 28.0 |
| 焊接式 | 4.8 | 6.4 | 8.7 | 12.2 | 1 3.4 | 1 5.2 | 26.0 | |
