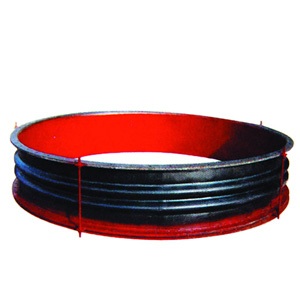

风道橡胶补偿器

2016-08-05

风道橡胶补偿器由橡胶复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。
产品特性
1、橡胶具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产生的多向误差。
2、橡胶具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。
3、橡胶无力的传递损耗，减少了设计程序，无需增加其它辅助设施。
4、橡胶具有较高耐热和耐腐蚀性能，永不生锈，减少维修费用。
5、橡胶具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。
主要数据

技术性能	FVB	FUB
补偿长度	±100mm	±90mm
工作压力	≤4500pa	≤4500pa
温度范围	-40℃-30℃	-40℃-300℃
安装长度	300-450mm	300-450mm
拉伸长度变化率	≤15%	≤15%
两端支架间距之和		≤15m
两端滑动支架间距		2-4m
胶料性能
拉伸强度	≥12Mpa	≥12Mpa
扯断长率	≥300%	≥300%
扯断永久变形	≤25%	≤25%
硬度	58±3°	58±3°
热空气考化	72℃×72h	72℃×72h
扯断伸长变化率	≥20%	≥20%

风道补偿器连接尺寸

型号	管外径 D	D1	D2	D3	b	连接螺栓数量 n×ΦM	重量 Kg
FVB500	529	600	640	469		16×M16	89.8
FVB600	630	705	755	570			114.6
FVB700	720	810	860	660		18×M16	134.8
FVB800	820	920	975	760	8	18×M20	192.0
FVB900	920	1020	1075	860		20×M20	213.8
FVB1000	1020	1120	1175	960		24×M20	241.6
FVB1100	1120	1220	1275	1060			263.0
FVB1200	1220	1320	1375	1160			312.6
FVB1300	1320	1420	1475	1260		30×M22	335.0
FVB1400	1420	1520	1575	1360	10	36×M22	369.6
FVB1500	1520	1630	1685	1440			349.4
FVB1600	1620	1730	1785	1540		36×M22	477.5
FVB1700	1720	1830	1885	1640			515.9
FVB1800	1820	1930	1985	1740		44×M22	536.0
FVB1900	1920	2030	2085	1840			565.2
FVB2000	2000	2130	2185	1940		44×M27	725.2
FVB2200	2020	2340	2410	2140	12	50×M27	881.8
FVB2400	2420	2540	2610	2340		54×M27	953.0
FVB2500	2520	2640	2710	2440		56×M30	1057.5
FVB2600	2620	2760	2810	2540		58×M30	1098.4
FVB2800	2820	2960	3030	2740	14	60×M30	1260.9
FVB3000	2030	3160	3230	2940		64×M30	1347.8
FVB3200	3220	3360	3430	3140		72×M30	1441.5

注：超大口径风道橡胶补偿器可按用户要求生产供货
