当前位置:首页 > 产品展示 > 补偿器

球形补偿器

2016-08-05

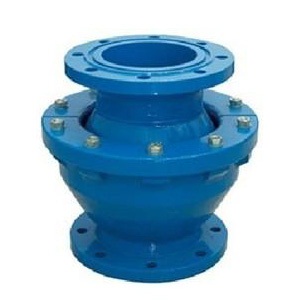

球形补偿器
球形补偿器又称球形接头,主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后,球体可以以回转中心在8角范围内自由转动,来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大,占据空间小,流体阻力小,安装方便,综合成本低等优点。
应用范围
球型补偿器是解决管道热胀冷缩的一种设备,可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中,具体用途如下:
1、用于热力管道中,补偿热膨胀,其补偿能力为"冂"补偿器的5-10倍。
2、用于火箭发射台、飞机排气设施上,补偿冲击膨胀。
3、用于冶金设备(如高炉、转炉、电炉、加热炉等)的汽化冷却系统中,作万向接头用。
4、用于建筑物的各种管道中,防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。
零部件材质

名称 数量 材料
球壳 1 QT400-15
压盖 1 QT400-15
螺栓 不锈钢
螺母
球体 1 QT400-15
密封圈 1
连接尺寸
公称尺寸 DO L O 法兰连接尺寸
0.6MPa 1.0MPa 1.6MPa
DN D K n-do D K n-do D K n-do
100 282 290 15 210 170 4-¢19 220 180 8-¢19 220 180 8-¢19
150 364 320 265 225 8-¢19 285 240 8-¢23 285 240 8-¢23
200 410 410 320 280 8-¢19 340 295 8-¢23 340 295 12-¢23
250 464 382 375 335 12-¢19 395 350 12-¢23 405 355 12-¢27
300 535 410 440 395 12-¢23 445 400 12-¢23 460 410 12-¢27
350 607 430 490 445 12-¢23 505 460 16-¢23 520 470 16-¢27
400 668 470 540 495 16-¢23 565 515 16-¢27 580 525 16-¢30
450 728 550 595 550 16-¢23 615 565 20-¢27 640 585 20-¢30
500 798 600 645 600 20-¢23 670 620 20-¢27 715 650 20-¢34
600 918 689 755 705 20-¢27 780 725 20-¢30 840 770 20-¢37
700 1056 800 860 810 24-¢27 895 840 24-¢30 910 840 24-¢37
800 1160 893 975 920 24-¢30 1050 950 24-¢34 1025 950 24-¢40
900 1310 920 1075 1020 24-¢30 1115 1050 28-¢34 1125 1050 28-¢40
1000 1443 975 1175 1120 20-¢30 1230 1160 28-¢37 1255 1170 28-¢43
1200 1693 1125 13 1405 1340 32-¢34 1455 1380 32-¢40 1485 1390 32-¢48
1400 1942 1290 1630 1560 36-¢37 1675 1590 36-¢43 - - -
1600 2164 1385 1830 1760 40-¢37 1915 1820 40-¢48 - - -
1800 2400 1580 12 2045 1970 44-¢40 2115 2020 44-¢48 - - -
2000 2730 1870 2265 2180 48-¢43 2325 2230 48-¢48 - - -
2200 2910 1950 2475 2390 52-¢43 2550 2440 52-¢56 - - -
2400 3135 2080 2685 2600 5-¢43 2760 2650 56-¢56 - -
