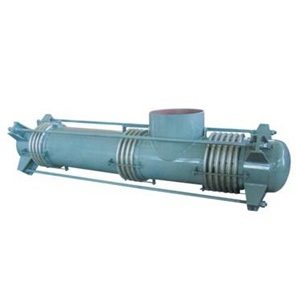

曲管压力平衡补偿器
2016-08-05
产品特点
该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力，因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
用途
其从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。压力平衡型膨胀节能补偿管道系统中的轴向位移，内压推力自身平衡，本产品应用于不宜设置固定支架的高物位置管线中。
安装使用注意事项
1、此类膨胀节一般应用在架空的直管线上，水平安装。
2、膨胀节安装完后，所有的小拉杆须拆除。
3、为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。
主要数据
|
公称通径 DN |
总波数 n |
n1/2n2 n1 大管波数 n2 小管波数 |
压力等级 Mpa |
径向外型最大 尺寸 mm |
压力对应的产品长度 Lmm |
|||||
| 0.25 | 0.6 | 接管J型 | 法兰F型 | |||||||
|
轴向补偿量mm 轴向刚度 N/mm |
0.25 Mpa | 0.6 Mpa | 0.25 Mpa | 0.6 Mpa | 0.25 Mpa | 0.6 Mpa | ||||
| 600 | 12 | 4/8 | 85/1050 | 53/4410 | 1173 | 1220 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/700 | 80/2940 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 165/525 | 106/2200 | 2700 | 2950 | 2724 | 2974 | |||
| 700 | 12 | 4/8 | 82/1347 | 54/4945 | 1331 | 1365 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/898 | 80/3297 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 163/674 | 108/2473 | 2700 | 2950 | 2724 | 2974 | |||
| 800 | 12 | 4/8 | 98/1003 | 45/7228 | 1474 | 1520 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 146/668 | 68/4819 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 195/501 | 90/3614 | 2700 | 2950 | 2724 | 2974 | |||
| 900 | 12 | 4/8 | 106/1075 | 55/4628 | 1634 | 1670 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 159/716 | 83/3085 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 212/537 | 110/2314 | 2700 | 2950 | 2724 | 2974 | |||
| 1000 | 12 | 4/8 | 108/1136 | 54/5042 | 1808 | 1840 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 162/758 | 82/3362 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 215/568 | 108/2521 | 2700 | 2950 | 2724 | 2974 | |||
