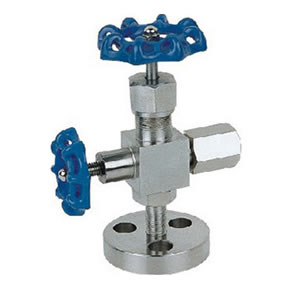

压力计针型阀J49H
2016-08-02
压力计针型阀比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.
压力计针型阀主要零件材料：
|
零件名称 Part name |
阀杆 Stem |
阀体 Body |
阀底座 Base |
填料 Packing |
填料阀盖 Packing bonnet |
手轮Handwheel |
| J49H-320-DN3 |
碳钢 Carbon steel |
铬不锈钢 Cr. Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
碳钢Carbon steel |
优质碳钢 High grade carbon steel |
|
| J49H-320P-DN6 |
铬镍不锈钢 Cr. Ni Stainless stee |
铬不锈钢 Cr. Stainless steel |
铬镍不锈钢 Cr. Ni Stainless steel |
不锈钢Stainless steel | ||
|
型号 Type |
公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
|
壳体 Shell |
密封(液)Seal | 密封(气)Seal | |||||
| J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
压力计针型阀主要外形及连接尺寸：
|
型号 Type |
公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||||
| L1 | D1 | D2 | L2 | H | H1 | h | H’ | M1 | L3 | |||
| J49H-320 | 3 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
| J49H-320P | 6 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
