当前位置:首页 > 产品展示 > 针型阀

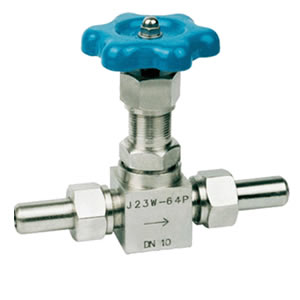

外螺纹针型阀J23W

2016-08-02

外螺纹针型阀J23W
外螺纹针型阀概述:
外螺纹焊接针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名.
外螺纹针型阀主要零件材料:

零件名称
Part name
阀杆,阀盖
Stem,Bonnet
阀杆,阀瓣
Stem,disc
填料
Packing
J21 3W-16P 铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀,柔性石墨 PTFE,Soft graphite
J21 3W-160、J2W1 3-40 优质碳钢
High grade carbon steel
铬不锈钢
Cr. Stainless steel

外螺纹针型阀主要性能规范:

型号
Type
公称压力PN Mpa 试验压力PS(Mpa)_Test pressure 工作压力(Mpa) Working pressure 工作温度(OC) Working temps. 适用介质Applicable medium
壳体 Shell 密封(液)Seal 密封(气)Seal
J13W-16 1.6 2.4 1.76 0.6 1.6 P≤540OC 液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.
J13W-40P 4.0 6.0 4.4 0.6 4.0
J13W-160 16.0 24.0 17.6 0.6 16.0 C≤425 OC
J13W-320P 32.0 48.0 35.2 0.6 32.0
J13W-420P 42.0 63.0 46.2 0.6 42.0

外螺纹针型阀主要外形及连接尺寸:

公称直径DN(mm) 尺寸 Dimension 重量(kg)Weight
Do D1 D2 L H1 H2 M
6 65 14 6 140 96 106 20×1.5 0.9
10 80 18 10 160 115 125 24×1.5 1.18
15 100 22 15 180 122 132 30×2 2.0
20 110 28 18 220 156 166 30×2 3.5
25 140 33 22 230 169 180 39×2 4.3
