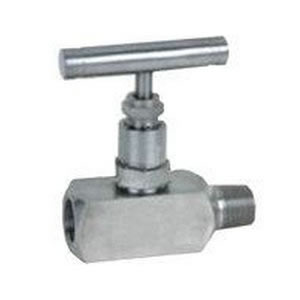

美标多口计量阀JX29W

2016-08-02

美标多口计量阀概述：
JX29W/H美标多口计量阀（法兰液位计阀）设计制造标准：GB/T12224-1989，JB/T7747-1995，连接形式：螺纹连接，结构特征：锥面密封；旋塞提升式，阀门检验和试验：APISID598-1996。
二、美标多口计量阀性能规范：　　　　　　　　　　　　　　单位：MPa

试验项目	压力值
公称压力	6000PSI
壳体试验	6000PSI
密封试验	6000PSI
气压试验	24
适用温度	≤250℃
适用介质	水、蒸汽、油品等

三、美标多口计量阀型号与零部件材质：

型号	阀体	接头	阀杆	螺帽	填料
SS-5PDF8-M8	20#	20#	2Cr13	20#	柔性石墨、四氟
SS-5PDF8-M8	304SS	304SS	304SS	304SS	柔性石墨、四氟
SS-5PDF8-M8	316SS	316SS	316SS	316SS	柔性石墨、四氟

四、美标多口计量阀外型与连接尺寸

规格	Do	L	H	M	M1
DN6	60	120	82	R1/2	NPT1/2
