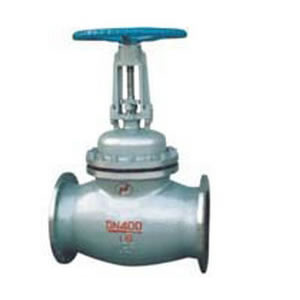

平衡式柱塞阀U46SM
2016-08-02
| 本体 | 堆焊 | ||||
| 304 | 316 | Monel | 507钼 | 钴铬钨 | 钴铬钼 |
| 聚四氟乙烯 |
| 含氟柔性石墨 |
| 对位聚苯 |
| 含碳纤维柔性石墨 |
| 铸钢 | 不锈钢 | 含钼不锈钢 | 蒙乃尔 |
| WCB | CF8(304) | CF8M(31 6) |
| 实验项目 | 实验介质 | 实验压力 |
| 压强实验 | 水 | 1.5PN |
| 高压密封实验 | 水 | 1.1PN |
| 低压气密封实验 | 气 | 0.5-0.7MPa |
U46SM-16C P R UJ467-16C P R
| DN | L | D | D1 | D2 | b | Z-φd | D0 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 450 |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 500 |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 560 |
| 350 | 850 | 520 | 470 | 435 | 34 | 16-25 | 640 |
| 400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 750 |
| 450 | 987 | 640 | 585 | 545 | 40 | 20-30 | 带伞齿轮转动 |
| 500 | 987 | 705 | 650 | 608 | 44 | 20-34 |
U46SM-25C P R UJ467-25C P R
| DN | L | D | 01 | D2 | b | Z-φd | DO |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 400 |
| 200 | 600 | 350 | 310 | 278 | 34 | 12-25 | 450 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 500 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 560 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 640 |
| 400 | 914 | 610 | 550 | 505 | 48 | 16-34 | 750 |
| 450 | 987 | 660 | 600 | 555 | 50 | 20-34 | 带伞齿轮转动 |
| 500 | 987 | 730 | 660 | 610 | 52 | 20-41 |
