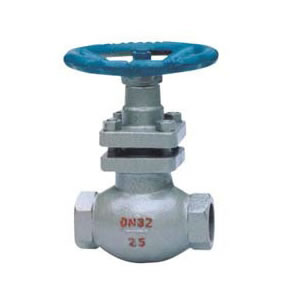

内螺纹柱塞阀UJ11H
2016-08-02
|
公称通径 DN(mm) |
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 | |||||||
|
阀体长度 L |
接头长度 L1 |
接头长度 S |
手轮直径 Do |
管螺纹 G (寸) |
关闭高度 H≈ |
开启高度 H1≈ |
重量 (kg) |
|
| 15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
| 20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
| 25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
| 32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
| 40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
| 50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
| 阀体材料 | 适用温度 | 适用介质 | 压力范围 |
| 铸钢 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
| 铸铁 | ≤180℃ | 水、蒸汽、油品 | PNl．6 |
| 不锈钢 | ≤200℃ | 硝酸、醋酸 | 通径范围 |
| 含钼不锈钢 | ≤200℃ | 氮、氢、尿素等 | DNl 5-300mm |
| 实验项目 | 实验介质 | 实验压力 |
| 压强实验 | 水 | 1.5PN |
| 高压密封实验 | 水 | 1.1 PN |
| 低压气密封实验 | 气 | 0 5-0.7MPa |
