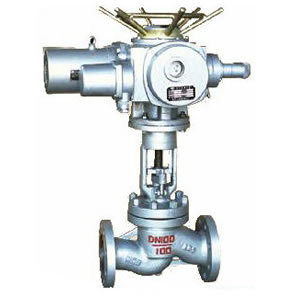

电动柱塞截止阀UJ941H
2016-08-02
电动柱塞截止阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头用引进美国依米托克（Limitorque）技术生产的SMC系列多回转型电动装置，这种电动装置在国内属于上乘，其产品被我公司长期使用.
电动柱塞截止阀主要连接、结构尺寸：
|
DN(mm) 尺寸（mm） |
（UJ941H）U941SM | ||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| 型号 | SMC-03 | SMC-00 | SMC-00 | SMC-00 |
SMC-0 SMC-1 |
SMC-0 SMC-1 |
SMC-1 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 | SMC-2 | SMC-3 |
| W | 865 | 910 | 910 | 910 |
940 1052 |
940 1052 |
1052 |
1052 1150 |
1052 1150 |
1052 1150 |
1150 | 1150 | |
| D | 165 | 185 | 200 | 235 | 270 | 300 |
360 （375） |
425 （450） |
485 （515） |
555 （580） |
620 （666） |
670 （685） |
730 （755） |
| K | 125 | 145 | 160 | 190 | 220 | 250 |
310 （320） |
370 （385） |
430 （450） |
490 （510） |
550 （585） |
600 （610） |
660 （670） |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 |
274 （284） |
330 （345） |
389 （409） |
448 （465） |
503 （535） |
548 （560） |
609 （615） |
| t | 20 | 22 | 24 | 24 | 26 | 28 |
30 （34） |
32 （38） |
34 （42） |
38 （46） |
40 （50） |
42 （50） |
44 （52） |
| n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 |
12-26 （12-30） |
12-30 （12-33） |
16-30（16-33） |
16-33 （16-36） |
16-36 （16-39） |
20-36 （20-39） |
20-36 （20-42） |
|
DN(mm) 尺寸（mm） |
U941SM-25(40)(N.m) | ||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
| PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
|
DN(mm) 尺寸（mm） |
允许输出转矩（N.m） | 速比范围 | 允许推力（KN） | 允许阀杆直径（㎜） | 参考重量（㎏） |
| SMC-04 | 110 | 18-90 | 35 | 26 | 40-45 |
| SMC-03 | 270 | 15-130 | 45 | 38 | 60-70 |
| SMC-00 | 500 | 11-148 | 90 | 50 | 100-110 |
| SMC-0 | 970 | 12-198 | 150 | 65 | 130-150 |
| SMC-1 | 1800 | 13-230 | 250 | 76 | 170-185 |
| SMC-2 | 2700 | 10-200 | 300 | 89 | 190-210 |
| SMC-3 | 5800 | 11-200 | 600 | 127 | 480-520 |
|
DN(mm) 尺寸（mm） |
输出转矩 （N.m） |
输出转速 （r/min） |
电机功率 （kw） |
电机堵转电流 |
| SMC-04 | 110 | 18 | 0.2 | 7.42 |
| 110 | 36 | 0.3 | 9.31 | |
| SMC-03 | 200 | 18 | 0.4 | 12.04 |
| 270 | 24 | 0.6 | 17.15 | |
| SMC-00 | 500 | 18 | 0.6 | 17.15 |
| 500 | 36 | 1.5 | 38.85 | |
| SMC-0 | 700 | 18 | 1.1 | 29.68 |
| 970 | 18 | 1.5 | 38.85 | |
| SMC-1 | 1200 | 12 | 1.5 | 38.85 |
| 1200 | 24 | 2.2 | 50.82 | |
| 1800 | 12 | 2.2 | 50.82 | |
| SMC-2 | 1800 | 24 | 3.0 | 65.03 |
| 200 | 12 | 2.2 | 50.82 | |
| 2700 | 12 | 3.0 | 65.03 | |
| SMC-3 | 4000 | 12 | 4.0 | 74.20 |
| 5800 | 12 | 5.5 | 91.63 |
2、表中电机堵转电流值为产品数值。

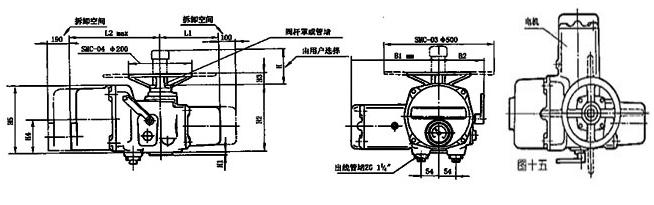

SMC-04和03外形尺寸：
|
代号 型号 |
L1 | L2 | B1 | B2 | H1 | H2 | H3 | H4 | H5 |
| SMC-04 | 185 | 346 | 243 | 140 | 3 | 212 | 35 | 108 | 213 |
| SMC-03 | 202 | 373 | 387 | 198 | 3 | 259 | 43 | 134 | 239 |
|
代号 型号 |
L1 | L2 | B1 | B2 | H1 | H2 | H3 | H4 | D |
| SMC-00 | 392 | 519 | 251 | 364 | 123 | 115 | 253 | 4 | 305 |
| SMC-0 | 410 | 529 | 273 | 367 | 153 | 132 | 285 | 5 | 305 |
| SMC-1 | 429 | 623 | 304 | 393 | 168 | 148 | 310 | 5 | 305 |
| SMC-2 | 457 | 697 | 333 | 418 | 184 | 158 | 358 | 5 | 458 |
