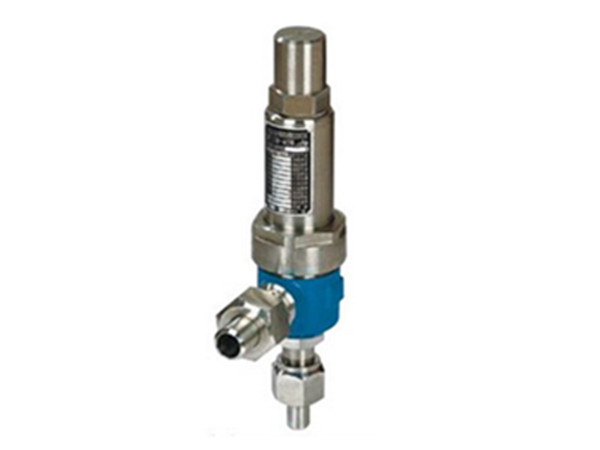

A61Y/H-160P/320P型弹簧微启式高压安全阀(焊接式)
2016-07-28
A61H/Y-160P/320P弹簧微启式高压安全阀(焊接式安全阀)详细描述：
A61H/Y-160P/320P弹簧微启式高压安全阀(焊接式安全阀)适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61H/Y-160P/320P型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。
A61H/Y-160P/320P弹簧微启式高压安全阀(焊接式安全阀)主要技术参数：
1、主要型号：A61Y/H
2、公称通径：10MM-25MM
3、使用压力：16MPA-32MPA
4、连接方式：焊接式.带活动接头
5、主要形式：弹簧式
6、主要功能：泄压保护作用
7、使用介质：空气、石油气、腐蚀性气体
8、主要材质：铸钢.不锈钢
9、主要标准：机械部标准或定做非标

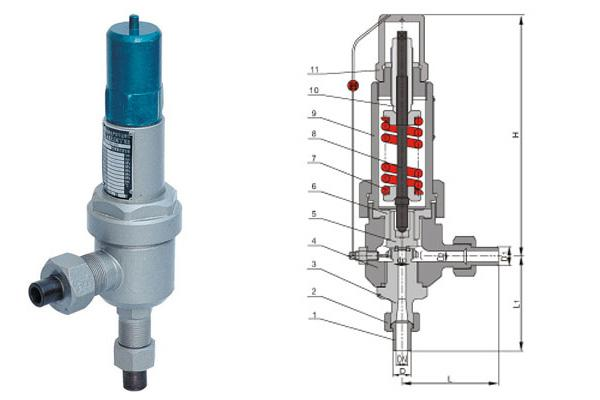

结构图：
A61H/Y-160P/320P弹簧微启式高压安全阀(焊接式安全阀)主要零部件材料：
| NO. | 零件名称 | A61H-C A61Y-C材料 | A61Y-P材料 |
| 1 | 接头 | 20 | 1Cr18Ni9Ti |
| 2 | 接头螺母 | 35 | 1Cr18Ni9Ti |
| 3 | 阀座 | 2Cr13 | 1Cr18Ni9Ti |
| 4 | 阀体 | 35/35CrMoA | 1Cr18Ni9Ti |
| 5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti |
| 6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 8 | 阀杆 | 2Cr13 | 2Cr13 |
| 9 | 阀盖 | ZG230-450 | 1Cr18Ni9Ti |
| 10 | 调节螺杆 | 45 | 2Cr13 |
| 11 | 阀帽 | ZG200-400 | 1Cr18Ni9Ti |
| 12 | 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507 | |
| 公称压力 | 公称通径 | 尺寸 | ||||||
| do | D | D1 | D2 | L | L1 | H | ||
| 16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
| 15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
| 20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
| 25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
| 32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 |
| 15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
| 20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
| 25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
