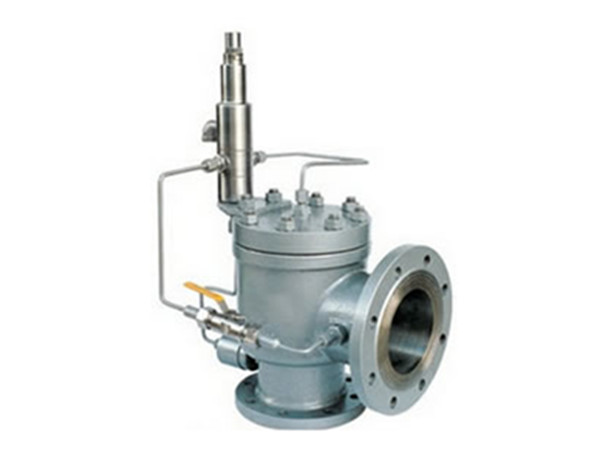

先导式安全阀A46Y、A46F
2016-07-28
产品介绍：
先导式安全阀是一种由主阀和导阀组成的一种新颖结构的安全阀，导阀响应系统介质压力自身动作从而控制主阀的开关动作。
应用范围：
先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。
工作原理：
当系统正常工作，先导式安全阀处于关闭状态时，系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室，从而在主阀瓣上产生了一个向下的净作用力，使主阀处于关闭状态。当系统压力达到整定压力时，导阀开启且滑梭封闭导阀进气通道，主阀气室的压力通过导阀排放卸压，由于系统压力高于回座压力，滑梭封闭进气通道，从而隔断流体在导阀中的流动，这时主阀气室的压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压。当系统压力降到一定值时，导阀的弹簧力克服了阀进口压力作用在滑梭上的力，导阀回座，顶杆顶开滑梭，最后使得流体重新进入主阀的圆顶气室，关闭主阀。
结构特点：
1、阀座软密封保证安全阀起跳前后的良好密封性。
2、允许工作压力接近安全阀的整定压力。
3、较小超压就能使安全阀主阀迅速达到全启状态。
4、安全阀动作性能和开启高度不受背压的影响。
5、启闭压差可调。
6、导阀不流动型结构设计减少了有害介质的排放和环境污染。
7、可在线检测安全阀的整定压力。
先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
操作步骤：
1、投用安全阀
先投子阀，后投主阀
2、切除安全阀
先切主阀，后切子阀
零件名称与材料
| NO. | 零件名称 | Ax46Y/F 材料 | KAX46Y/F材料 |
| 1 | 阀体 | WCB | WCB |
| 2 | 阀瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
| 3 | 导向套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 4 | 弹簧 | 50CrVA | 50CrVA |
| 5 | O型圈 | 氟橡胶 | 氟橡胶 |
| 6 | 阀盖 | 25 | 25 |
| 7 | 导阀 | 部件 | |
