中央空调配件专用安全阀
2016-07-28
中央空调配件专用安全阀是一种结构小巧，重量轻，适用于冷冻设备主机超压保护的安全装置，全身采用黄铜棒材加工而成，密封采用聚四氟乙烯F4材料，密封性能高，泄露量符合ANSI标准。
中央空调配件专用安全阀产品特点 ：

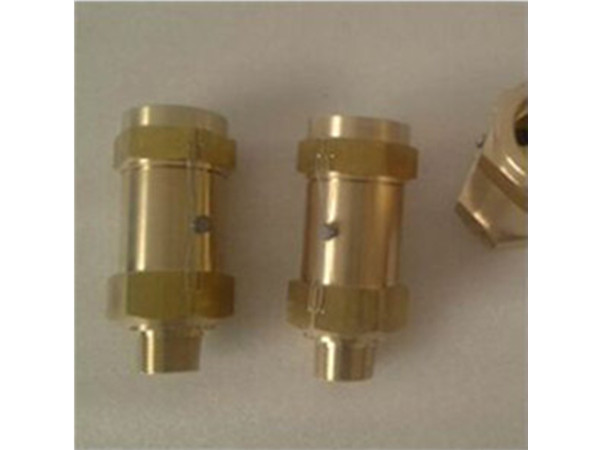

中央空调配件专用安全阀
1、整定压力偏差小，可达±3％
2、启闭压差≤15％
3、选用优质的弹簧钢，保证弹簧的寿命和稳定性
4、全身采用黄铜棒材加工而成
5、全启式结构，排量大
6、密封采用聚四氟乙烯F4材料，密封性能高
7、卤素检测试验≤0.1盎司/年
中央空调配件专用安全阀执行标准：
设计规范：ANSI/ASHRAE15
结构长度：ANSI
试验与检验：ANSI
产品标识：GB/T 12220
供货规范：JB/T 7928
产品型号
整定压力等级
≤4.0MPa
注：排量单位Lbs/min（空气）
中央空调配件专用安全阀性能及参数：
型号 Type BA22C-300T
公称压力 300Lbs
公称通径 DN8~32(1/4~1-1/4")
强度试验压力 5.2MPa
排放压力 ≤1.1倍整定压力
密封压力 0.9倍整定压力
密封性 气压试验2分钟无泄漏、卤素检漏实验泄漏率≤0.1盎司/年
适用温度 -40~105°C
适用介质 制冷剂、油、水、气体等
中央空调配件专用安全阀主要零件材料：
序号 NO. 零件名称 材料
1 阀体 HPb59-1/H62
2 密封圈 PTFE
3 阀瓣 HPb59-1/H62
4 弹簧 50CrVA
5 调整螺母 HPb59-1/H62
6 垫片 T3
7 螺母 HPb59-1/H62
主要外形连接尺寸：
口径mm(in) in ≈H (mm)
进口A 出口B
DN8(1/4) 1/4-18MNPT 5/8-18UNF 80
DN10(3/8) 3/8-18MNPT 5/8-18UNF 90
DN15(1/2) 1/2-14MNPT 7/8-14UNF 95
DN20(3/4) 3/4-14MNPT 3/4-14FNPT 100
DN25(1) 1-11.5MNPT 1-11.5FNPT 120
DN32(1‘/4) 1‘/4-11.5MNPT 1‘/2-11.5FNPT 175
