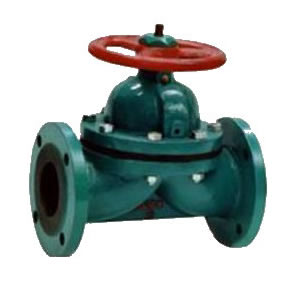

直流式衬胶隔膜阀G45F

2016-08-12

直流式衬胶隔膜阀用途：
直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

直流式衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

直流式衬胶隔膜阀结构特点：
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

直流式衬胶隔膜阀主要尺寸及重量：

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
25	0.6	0.6	145	115	85	4-14	2	178	190	120	-
32			160	140	100	4-18	2	196	217	140	-
40			180	150	110	4-18	3	196	217	140	14
50			210	165	125	4-18	3	219	240	200	20
65			250	185	145	4-18	3	264	272	200	29
80			300	200	160	4-18	3	285	315	280	42
100			350	220	180	8-18	3	352	383	320	61
125			400	250	210	8-18	3	470	515	320	79．5
150		0．4	460	285	240	8-22	3	508	554	400	150
200			570	340	295	8-22	4	602	660	500	236．5
250			680	395	350	12-22	4	708	786	500	-
300			790	445	400	12-22	4
