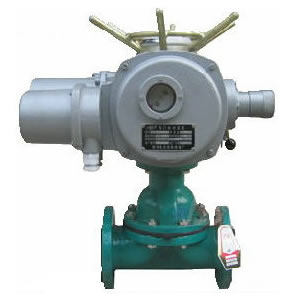

电动衬胶隔膜阀G941J

2016-08-12

电动衬胶隔膜阀特点：
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78G841W
零部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、活塞9、气缸盖10、上阀杆11、手轮

电动衬胶隔膜阀用途：
电动衬胶隔膜阀用途：电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

电动衬胶隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢
电动装置：组合件

电动衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）阀体：PN×1.5
密封：PN×1.1

电动衬胶隔膜阀主要尺寸及重量:

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	f （mm）	h （mm）	型号	输出力矩	启闭时间	质量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-
20			135	105	75	4-14	2	-	-	-	-	-
25			145	115	85	4-14	2	4445	Z5-18/16	50	17	40
32			160	140	100	4-18	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65			250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	3	660	Z15-18/25	150	53	125
200		0.4	570	340	295	8-22	4	860	Z20-18/25	200	53	180
250			680	395	350	12-22	4	-	Z20-18/25	200	53	280
300			790	445	400	12-22	4	1003	Z20-18/25	300	45	434
350			900	505	460	16-22	4	-	ZD30-36a	300	45	-
400			1000	565	515	16-25	4	-	-	-	-	-
