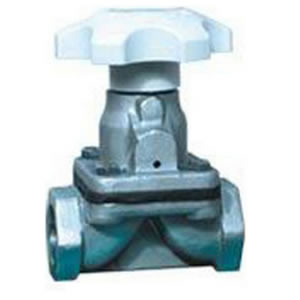

内螺纹隔膜阀G11W

2016-08-12

内螺纹隔膜阀用途：
内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

内螺纹隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

内螺纹隔膜阀主要尺寸参数：

公称通径		公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
DN	G	公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3		1.0	254	105	32	206	246	230	16.2
