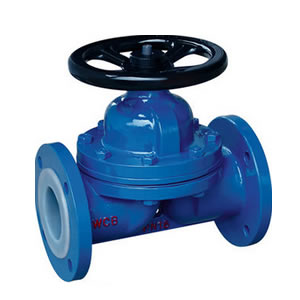

衬氟隔膜阀G41F46

2016-08-12

衬氟隔膜阀引用标准：
　　遵循GB/T12239，BS 5156标准

衬氟隔膜阀结构特点：
1、复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见"阀门及管路附件用塑料衬里性能表"。

衬氟隔膜阀主要零件的材料说明：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	P_L	P_L
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3)、FEP(F₄₆)、PFA（可溶性F₄)、PP、PO
4	隔膜	PEP(F₄₆)/CR（氯丁橡胶）、PFA（可溶性F₄)/FPDM（乙丙橡胶）
5	支架	PTFE（F₄)		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	WCB		WCB		WCB

衬氟隔膜阀主要外形尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	120		80	1.6
20	3/4	130	90	65	50	2	14	4-φ12	120		90	2.4
25	1	140	100	75	60	2	14	4-φ12	160		100	3.4
32	1_1/4	165	120	90	70	2	16	4-φ14	160		110	4.8
40	1_1/2	165	130	100	80	3	16	4-φ14	200		120	6.0
50	2	203	140	110	90	3	16	4-φ14	250		135	8.8
65	2_1/2	222	160	130	110	3	16	4-φ14	250		145	11.5
80	3	241	185	150	125	3	18	4-φ18	300		180	15.2
100	4	305	205	170	145	3	18	4-φ18	300		195	18.8
125	5	356	235	200	175	3	20	8-φ18	350		210	22.5
150	6	394	260	225	200	3	20	8-φ18		200	450	48
200	8	457	315	280	255	3	22	8-φ18		200	490	65
250	10	533	370	335	310	3	24	12-φ18		240	550	88
300	12	610	435	395	362	4	24	12-φ23		280	600	125
350	14	686	485	445	412	4	26	12-φ23		280	675	185
400	16	762	535	495	462	4	28	16-φ23		320	780	255
450	18	864	590	550	518	4	28	16-φ23		360	820	320
500	20	914	640	600	568	4	30	16-φ23		360	910	405
