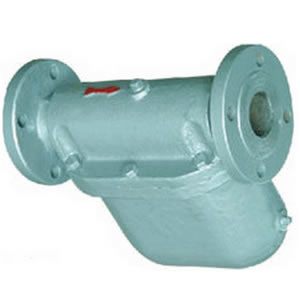

杠杆浮球式蒸汽疏水阀S41H
2016-08-10
|
杠杆浮球式蒸汽疏水阀用途及使用范围： 广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥机及各种大型热交换器等，特别适用于凝结水特大排量工作场和。 |
|

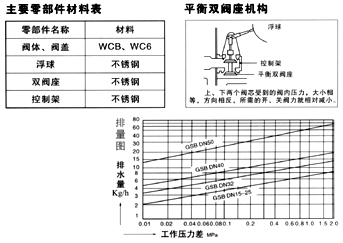

杠杆浮球式蒸汽疏水阀结构特点及工作原理： 1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。 2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。 3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。 4、采用独特的U型双金属通气口，可大大缩短设备起动时间。 5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。 |
杠杆浮球式蒸汽疏水阀技术参数表：
|
产品型号 Product Type |
公称通径 DN（mm) Nominal Diameter |
连接方式 Type Of Connection |
使用压力 （Mpa) |
温度(℃） | 外形尺寸（mm)External Dimensions | 参数重量（kg) | |||||||||
| L | L1 | H | H1 | W | |||||||||||
|
15 20 25 |
法兰 |
0～0.6 0～1.0 |
260 | 310 | 198 | 230 | 135 | 13 | ||||||
|
40 50 |
法兰 |
0～0.6 0～1.0 |
260 | 360 | 198 | 295 | 170 | |||||||
| S41H-50L | 50 |
法兰 （垂直式） |
0～1.0 | 260 | 320 | 160 | 250 | 160 | |||||||
| S41H-50W | 50 | 法兰 | 0～1.0 | 260 | 270 | 160 | 250 | 324 | |||||||
|
GM25 GSB2-10、20 |
25～50 | 法兰 |
0.01～1.0 0.01～2.0 |
425 | 200 | 310 | 125 | 95 | 21 | ||||||
|
GM6 GSB6-10、20 |
40～80 | 法兰 |
0.01～1.0 0.01～2.0 |
425 | 270 | 440 | 345 | 125 | 52 | ||||||
|
GM8 GSB8-10、20 |
80～100 | 法兰 |
0.01～1.0 0.01～2.0 |
425 | 350 | 550 | 460 | 170 | 125 | ||||||
