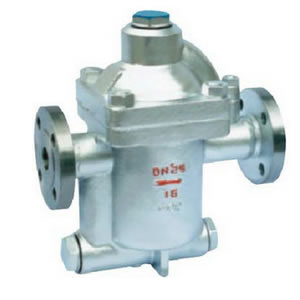

倒吊桶疏水阀CS45H
2016-08-10
CS45H倒吊桶疏水阀用于蒸汽主管、医院消毒器、浓缩装置、圆筒式干燥机、热风式干燥机、硫化机、热交换器、分汽缸、蒸馏器等。超小型、重量轻的ES5型倒吊桶疏水阀最适用于染声机、洗涤机器、空调机等。全不锈钢的ESU5型倒吊桶疏水阀专为医院用汽设备、食品工业制造。
【倒吊桶疏水阀SCCV关闭方式】
SCCV关闭系统是自动定心，自动关闭系统(SelfClosingandCente-ringValveSystem）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。
【倒吊桶疏水阀主要外型及连接尺寸】
| 倒吊桶疏水阀型号 | 公称通径DN(mm) | 连接方式 |
使用压力范围 （Mpa) |
阀体材质 | 最高允许温度℃ | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||
|
ES5 (CS15H-3.7.11.16) |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6 | ZG1Cr18Ni9Ti | 350 | 138 | 72 | 94 | 103 |
|
ESH5 (CS15H-3.7.11.16P) |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6·21 | ZG1Cr18Ni9Ti | 350 | 138 | 72 | 94 | 103 |
|
ESH5F (CS45H-3.7.11.16P) |
15 20 25 |
法兰 Flange |
0.01-0.3·0.7·1.1·1.6·21 | WCB | 350 | 210 | 72 | 94 | 103 |
|
ES8B (CS15H-5.8.16) |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.5·0.8·1.6 | WCB | 220 | 138 | 72 | 94 | 103 |
|
ES8N (CS15H-5.8.16 |
15 20 25 |
内螺纹 ZG1/2"-1" |
0.01-0.5·0.8·1.6 | WCB | 220 | 138 | 72 | 94 | 103 |
|
ES8BF (CS45H-5.8.16) |
15 20 25 |
法兰 Flange |
0.01-0.5·0.8·1.6 | WCB | 220 | 210 | 72 | 94 | 103 |
|
ES8NF (CS45H-5.8.16) |
15 20 25 |
法兰 Flange |
0.01-0.5·0.8·1.6 | WCB | 220 | 210 | 72 | 94 | 103 |
|
ES10 (CS15H-8.8.16) |
20-40 |
内螺纹 ZG1/2"-1" |
0.01-0.8·1.2·1.6 | WCB | 220 | 200 | 93 | 132 | 142 |
|
ES10F (CS45H-8.12.16) |
15-25 32-50 |
法兰 Flange |
0.01-0.8·1.2·1.6 | WCB | 220 | 270 | 93 | 132 | 142 |
|
ES12N (CS45H-16) |
15-25 32-50 |
法兰 Flange |
0.01-1.6 | WCB | 200 | 280 | 93 | 132 | 142 |
1、倒吊桶疏水阀产品名称与型号
2、倒吊桶疏水阀公称压力
3、倒吊桶疏水阀公称通径
4、倒吊桶疏水阀连接法兰标准
5、倒吊桶疏水阀阀体材质
6、倒吊桶疏水阀额定流量系数
7、倒吊桶疏水阀工作介质
8、倒吊桶疏水阀介质温度
9、倒吊桶疏水阀是否带附件以便为您正确选型
