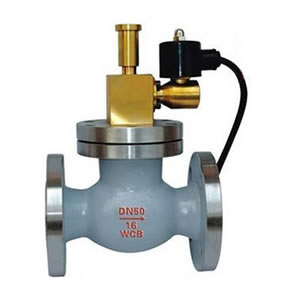

常开式燃气紧急切断阀ZCRB

2016-08-05

产品用途
ZCRB系列常开式燃气紧急切断阀是新型的燃气管道工程的安全配套装置,主要应用如下：
1、 与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
2、 与热力设备的极限温度（或压力）安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3、 与高层建筑的中央消防报警系统相连接。当大厦发生危情时，自动切断大厦内的燃气供应，防止燃气爆炸的发生。
4、 在城市或工厂的燃气供应管网内设置ZCRB燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供应。

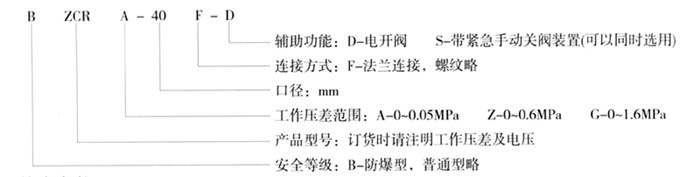

产品型号

技术参数
产品结构：直动式
公称压力：1.6MPa
工作压差：0-0.05MPa
工作介质：煤气、天然气、液化石油气等无腐蚀性气液体
介质温度-15℃~60℃
打开方式：手动复位或电动复位
电源电压：AC220V、DC24V、DC12V
安全等级：普通型　 Ex型
控制方式：不间断输出或脉冲式电磁波

法兰连接尺寸

DN	D1	K	D	b	f	n-d	L	H
25	65	85	115	16	3	4-￠14	160	180
32	76	100	140	18	3	4-￠18	180	195
40	84	110	150	18	3	4-￠18	200	205
50	99	125	165	20	3	4-￠18	230	220
65	118	145	185	20	3	4-￠18	290	245
80	132	160	200	20	3	8-￠18	310
100	156	180	220	22	3	8-￠18	350
125	184	210	250	22	3	8-￠18	400
150	211	240	285	24	3	8-￠22	480
200	266	295	340	24	3	12-￠22	495
250	319	355	405	26	3	12-￠26	622
300	370	410	460	28	4	12-￠26	698
350	429	470	520	30	4	16-￠26	787
400	480	525	580	32	4	16-￠30	914
450	548	585	640	34	4	20-￠30	978
500	609	650	715	36	4	20-￠33	978
600	720	770	840	38	5	20-￠36	1295
