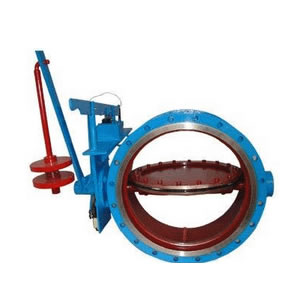

电磁式煤气安全切断阀DMF

2016-08-26

简介
　　 DMF-0.1型电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。
　　本产品主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶，亦可提供聚
四氟乙烯密封圈的特殊产品。
■技术规格
　　 1、电磁铁一般按交流220V，电容量约为220VA供货（特殊要求时本厂也可供货）
　　 2、阀的公称压力为PN0.1MPA。
　　 3、蝶阀有关尺寸见附表1（法兰与JB81-59一致）。
　　 4、切断时间：一秒
　　 5、介质温度：-20~180℃。
6、环境温度：-20~60℃。
■DMF-0.1电磁式煤气安全阀尺寸表

DN	D	D1	D2	L	L1	L2	H	b	Z-φd
100	205	170	145	120	360	250	550	14	4-18
150	260	225	200	145	410	250	590	16	8-18
200	315	280	255	145	465	250	640	18	8-18
250	370	335	310	180	520	250	690	22	12-18
300	435	395	362	180	580	300	740	22	12-23
350	485	445	412	200	630	300	790	22	12-23
400	535	495	462	200	680	300	840	22	16-23
450	590	550	518	200	740	300	880	24	16-23
500	640	600	568	270	780	300	930	24	16-23
600	755	705	670	270	895	400	1020	24	20-25
700	860	810	775	270	1010	400	1100	24	24-25
800	975	920	880	270	1125	400	1190	26	24-30
900	1075	1020	980	270	1225	400	1280	26	24-30
1000	1175	1120	1080	300	1345	400	1360	26	28-30
