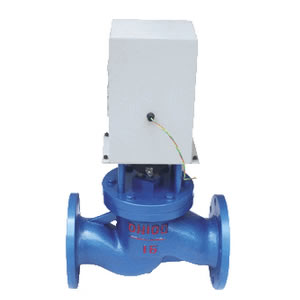

煤气电磁阀ZCM

2016-08-05

一、产品用途：
ZCM煤气电磁阀是适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路做二位式通断功换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

二、型号规格说明

三、技术参数
产品结构：直动式（口径100以上，二次开阀）
工作介质：煤气、液化石油气、天然气等无腐蚀性气液体
介质温度：60
工作压差：0~0.04MPa
电源电压：AC220VA其规格可作特殊订货
使用寿命：按JB/T7352-94
泄漏量：按JB/T7352-94
额定流量系数：按JB/T7352-94·F规定
四、安装尺寸

公称通径DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2
20	148	92	3/4
25	148	110	1
32	182	120	1¹/4
40	182	140	1¹/2
50	192	162	2
65				324	250	185	145	118	20	3	4 -Ф18
80				335	270	200	160	132	20	3	8 -Ф18
100				475	320	220	180	156	22	3	8 -Ф18
125				516	360	250	210	184	22	3	8 -Ф18
150				540	400	285	240	211	24	3	8 –Ф22
200				540	600	340	295	266	24	3	8 –Ф22
250				610	750	395	350	319	26	3	12–Ф22
300				640	850	445	400	370	26	4	12–Ф22
