氨用截止阀J41B

2016-08-05

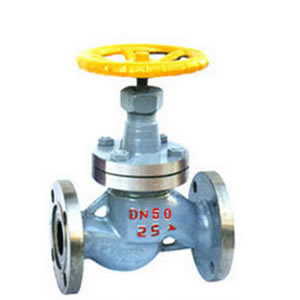

氨用截止阀J41B
J41B氨用截止阀结构特点及用途
1．中通法兰为方形结构，阀杆采用间杆连接。
2．阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3．密封面采用巴氏合金，密封性能好，使用寿命长

主要性能规范
适用介质：液、气、氨、氮、氢
适用温度： -10℃-150℃
试验压力
公称压力 PN(MPa) 试验压力 (MPa)
壳体强度试验 密封试验
1.6 2.4 1.76
2.5 3.75 2.75
主要零件材料
产品类型 零件名称
阀体、阀盖 阀杆 填料 密封面 垫片 紧固件
J41B-16/25C 铸钢 碳钢 聚四氟乙烯 巴氐合金 石棉橡胶板 优质碳钢
J41B-16/25Q 球墨铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢
J41B-16/25K 可锻铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢
主要尺寸表
公称通径
DN(mm)		 主要外形尺寸及连接尺寸(mm)
L D D1 D2 D6 b f f2 z-d H DO
J41B-16C J41B-16Q J41B-16K
10 130 90 60 40 35 14 2 4 4-14 196 120
15 130 95 65 45 40 14 2 4 4-14 196 120
20 150 105 75 55 51 16 2 4 4-14 196 140
25 160 115 85 65 58 16 2 4 4-14 204 160
32 180 135 100 78 66 18 2 4 4-18 208 160
40 200 145 110 85 76 18 3 4 4-18 248 200
50 230 160 125 100 88 20 3 4 4-18 248 200
65 290 180 145 125 110 22 3 4 4-18 321 240
80 310 195 160 135 121 24 3 4 8-18 325 240
100 350 215 180 155 150 24 3 4.5 8-18 371 280
125 400 245 210 185 176 26 3 4.5 8-18 400 320
150 480 280 240 210 204 26 3 4.5 8-23 432 320
200 600 335 295 265 260 30 3 4.5 12-23 654 400
250 650 405 335 320 313 32 3 4.5 12-25 745 500
300 700 460 410 375 364 34 3 4.5 12-25 852 600
J41B-25C J41B-25Q J41B-25K
10 130 90 60 40 35 16 2 4 4-14 196 120
15 130 95 65 45 40 16 2 4 4-14 196 120
20 150 105 75 55 51 16 2 4 4-14 196 120
25 160 115 85 65 58 18 2 d 4-14 201 120
32 180 135 100 78 66 18 2 4 4-18 208 120
40 200 145 110 85 76 20 2 d 4-18 248 160
50 230 160 125 100 88 20 3 4 4-18 248 160
65 290 180 145 125 110 22 3 4 8-18 321 240
80 310 195 160 135 121 24 3 4 8-18 325 240
100 350 230 190 160 150 24 3 4.5 8-23 371 280
125 400 270 220 188 176 30 3 4.5 8-25 400 320
150 480 300 250 218 204 30 3 4.5 8-25 432 320
200 600 360 310 278 260 34 3 4.5 12-30 654 400
250 650 425 370 332 313 42 3 4.5 12-34 745 500
300 750 485 430 390 364 46 3 4.5 12-34 852 600
