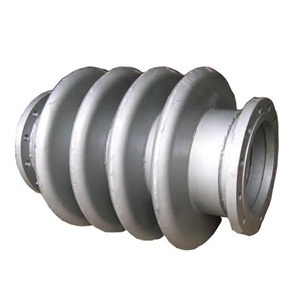

大波纹板盒型可限位伸缩补偿器

2016-08-05

板盒型可限位式伸缩补偿器是管道安装的重要部件之一，该补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工，省力，省料，实用性强等特点，伸缩量在20-120mm，不渗漏，无填料，伸缩性能好，安全可靠，并能节省维修工作量，该补偿器结构新颖，合理，无易损件，体积小，重量轻，便于安装运输，是管道安装的理想产品。
主要数据

序号	规格	公称通径	补偿量（mm）	峰顶直径（mm）	产品长度L（mm）
1	1.2" 二波	DN32	60=±30	170	245
2	1.5" 二波	DN40	60=±30	190	255
3	2" 二波	DN50	60=±30	300	325
4	2.5" 二波	DN65	60=±30	320	336
5	3" 二波	DN 80	60=±30	360	340
6	4" 二波	DN100	60=±30	400	350
7	5" 二波	DN125	60=±30	433	360
8	6" 二波	DN150	60=±30	477	385
9	8" 二波	DN200	60=±30	527	390
10	10" 二波	DN250	60=±30	579	420
11	12" 二波	DN300	60=±30	635	435
12	14" 二波	DN350	60=±30	635	440
13	16" 二波	DN400	60=±30	760	460
14	18" 二波	DN450	60=±30	810	460
15	20" 二波	DN500	60=±30	860	460
16	2" 四波	DN50	120=±60	300	590
17	2.5" 四波	DN65	120=±60	360	610
18	3" 四波	DN80	120=±60	360	610
19	4" 四波	DN100	120=±60	400	625
20	5" 四波	DN125	120=±60	433	625
21	6" 四波	DN150	120=±60	477	700
22	8" 四波	DN200	120=±60	527	705
23	10" 四波	DN250	120=±60	579	830
24	12" 四波	DN300	120=±60	635	820
25	14" 四波	DN350	120=±60	635	885
26	16" 四波	DN400	120=±60	760	900
27	18" 四波	DN450	120=±60	810	950
28	20" 四波	DN500	120=±60	860	950
