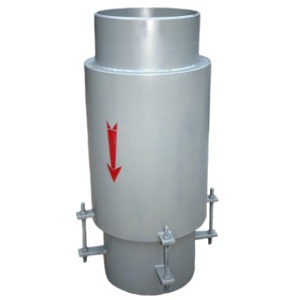

无约束型波纹补偿器

2016-08-05

无约束型补偿器内的波纹管采用单层、双层或多层U型波，波纹管和导流套材料为1Cr18Ni9Ti等奥氏体不锈钢，其它材料为低碳钢或低合金钢。无约束型补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器完全相同。无约束膨胀节除了取消予拉伸工作外，还大大地宽松了安装要求。无约束膨胀节可象一段短管一样安装于管道中，不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束膨胀坚固的外壳，也方便了运输，安装和保温。
性能特点
1、无约束型波纹补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器完全相同。为了使工程稳定可靠，无约束补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。　　
2、无约束补偿器可应用于管道的架空、地沟敷设，也可应用于有补偿的直埋敷设，此时无约束补偿器处应设检查井或暗室。　　
3、无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。
主要数据

公称通径mm	波数	轴向补偿量mm/轴向刚度N/mm				有效面积cm2	接管尺寸	产品长度mm
公称通径mm	波数	0.6Mpa	1.0Mpa	1.6Mpa	2.5Mpa	有效面积cm2	接管尺寸	产品长度mm
100	6	34/277	33/417	33/417	32/817	121	ф108×4	410
	10	56/166	56/250	54/250	50/409			492
	20	112/83	112/125	108/125	100/205			712
125	5	36/272	36/408	35/408	33/801	180	ф133×4	410
	9	65/151	65/227	63/227	60/401			412
	18	130/76	130/114	126/114	120/201			711
150	5	49/200	48/300	45/456	44/845	257	ф159×4.5	433
	8	78/125	77/188	71/286	65/423			518
	16	156/63	154/94	142/143	130/211			756
200	4	56/193	56/288	56/480	55/800	479	ф219×6	475
	6	85/128	85/192	84/320	80/927			533
	12	170/64	170/96	168/160	160/200			800
250	4	74/343	63/588	53/930	50/1856	769	ф273×8	500
	6	110/228	95/392	80/620	78/927			620
	12	220/114	190/196	160/310	156/464			984
300	4	72/503	65/830	57/1253	54/2142	1105	ф325×8	584
	6	109/335	97/553	85/835	80/1071			713
	12	218/168	194/277	170/418	160/536			1116
350	4	78/523	72/840	64/1265	62/2684	1307	ф377×10	614
	6	117/348	107/560	97/843	90/1342			759
	12	234/174	241/218	194/442	180/671			1216
400	4	73/458	70/918	65/1373	63/3675	1611	ф426×10	625
	6	109/305	102/612	97/915	90/1838			771
	12	218/153	204/306	194/458	180/920			1225
450	4	96/405	82/690	69/2305	65/4350	1972	ф478×10	620
	6	144/270	124/460	103/1537	90/2175			762
	12	288/135	248/230	206/769	180/1087			1200
500	4	100/423	84/728	70/2452	65/4256	2445	ф529×10	624
	6	149/282	126/485	105/1635	90/2128			766
	12	298/141	252/243	210/818	180/1064			1216
600	4	121/530	86/1468	99/1740	95/2842	3534	ф630×10	676
	6	181/353	148/978	140/1160	120/1420			848
	12	362/177	358/489	280/580	240/710			1382
700	4	126/573	87/1625	85/2972	84/4100	4717	ф720×10	708
	6	188/382	168/1083	131/1982	120/2050			882
	12	376/191	336/542	262/991	240/11025			1422
800	4	126/620	84/1778	85/3183	84/6234	5822	ф820×10	724
	8	252/310	168/889	170/1591	168/3117			1071
	12	378/207	252/596	241/1061	236/1558			1538
900	4	149/758	118/1329	117/2575	7620	ф920×10	792
	8	298/379	236/664	234/1288			1211
	12	447/253	351/443	354/825			1650
1000	4	140/845	115/2770	90/5038	9043	ф1020×10	800
	8	280/423	230/1385	180/2519			1200
	12	420/282	345/923	270/1679			1616
