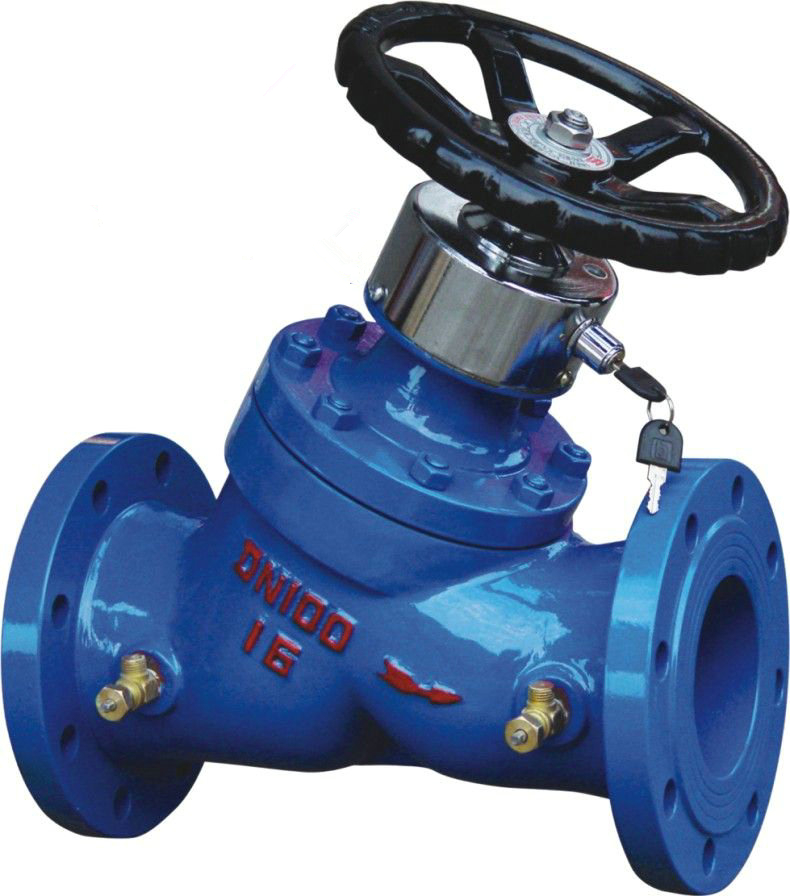

数字锁定平衡阀SP45F,SP15F
2016-08-19
我公司生产的SP45F/SP14F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,该阀门采用直流型阀体结构,具有更好的等百分比流量特性,并能够合理地分配流量,有效地解决供热或空调系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约能源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了"大流量,小温差"的不合理现象。该产品是供热系统中的理想产品。SP45平衡阀既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。
二、【SP45F/SP14F数字锁定平衡阀技术参数】
1、公称压力:1.6MPa(16kgf/c㎡);
2、适用温度:0~120℃;
3、法兰标准:GB/T 17241.6 GB/T 9113;
4、试验标准:GB/T 13927 API598;
5、阀体材质: 铸铁、铸钢;
6、适用介质:水、油等非腐蚀性液体;
三、【SP45F/SP14F数字锁定平衡阀性能】
SP45F/SP14F数字锁定平衡阀,它属于液体管路流量调节平衡阀门,它的作用是方便、有效、准确的调节流量。解决管网系统中存在的高低冷热不均,水力失调问题,由于该阀具有开度显示和开度锁定功能,因此对于管理也非常有利。随着用户对质量要求的愈来愈高,在供暖和空调系统中,用平衡阀取代以往用手动调节阀、闸阀和截止阀,势在必行,也可用于工矿企业事业单位,其它需要调节流量的液体管路系统。
四、【SP45F/SP14F数字锁定平衡阀构造】
阀体为斜杆、内升降、阀芯为圆台形。有开度圈数显示的整数和小数。两侧有测压小阀,用软管连接知能仪表可以很方便地显示阀门前后的差压及阀门的流量。
五、【SP45F数字锁定平衡阀主要性能参数】
型号 | 公称压力(MPa) | 试验压力(MPa) | 工作温度 | 适用介质 | |
强度 | 密封 | ≤120oC | 水、蒸气 | ||
SP15/45F | 1.6 | 2.4 | 1.8 |
零件名称 | 阀体 | 阀杆 | 螺母 | 密封部位及填料 |
材料 | 铸铁、优碳钢、黄铜 | 不锈钢 | 青铜 | 四氟乙烯 |
公称通径DN | 安装方式 | 阀长L(mm) | 管螺及法兰直径(mm) | 开启高度H(mm) | 螺栓孔中心距(mm) | 螺栓孔数×直径Z-Φd | 重量kg |
32 | 法兰连接 | 180 | 135 | 200 | 100 | 4×18 | 10 |
40 | 200 | 145 | 200 | 110 | 4×18 | 12 | |
50 | 230 | 160 | 230 | 125 | 4×18 | 16 | |
65 | 290 | 180 | 320 | 145 | 4×18 | 24 | |
80 | 310 | 195 | 360 | 160 | 8×18 | 35 | |
100 | 350 | 215 | 405 | 180 | 8×18 | 50 | |
125 | 400 | 245 | 440 | 210 | 8×18 | 72 | |
150 | 480 | 280 | 470 | 240 | 8×23 | 98 | |
200 | 533 | 335 | 680 | 295 | 12(8)×23 | 150 | |
250 | 622 | 405 | 830 | 355 | 12×25(23) | 230 | |
300 | 698 | 460 | 900 | 410 | 12×25(23) | 390 | |
350 | 787 | 520 | 1100 | 470 | 16×25(23) | 500 |
八、【SP45F/SP14F数字锁定平衡阀安装注意事项】
1、SP45F/SP14F数字锁定平衡阀具备流量调节和测量功能,为使流往阀门前后的水流稳定,保证测量精度,建议尽可能安装在直管段处。
2、由于阀塞为锥形,在小开度时容易挤住杂物,安装时要把阀门关到0位,以免掉进杂质。 冲流管道时要把阀门开至100%,以免堵塞。
3、当关断阀门时,刻度盘、圈数显示窗、百分比显示窗均显示为0.
4、锁定时要左右轻轻转动手柄,同时顺时针方向旋转钥匙,直到手柄不能转动为止。
