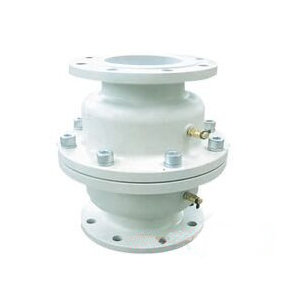

DG118动态流量平衡阀,B型动态流量平衡阀
2016-08-19
DG118-16动态流量平衡阀也称:自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况(压差)变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
【DG118动态流量平衡阀工作原理】
当平衡阀前后压差小于最小启动压差是弹簧未被压缩，流通面积最大。当阀门前后压差在工作范围时阀胆压缩弹簧，进入工作状态，水流通过阀胆两边的圆孔和几何型的通道流过；由于阀胆在运动，两边几何流型的通道也因此变化—阀体的流通面积不断变化，在这一压差范围内水流流量基本保持恒定。当平衡阀前后压差超越工作范围是，阀胆完全压缩弹簧，水流只从阀胆两边的圆孔流过，此时阀胆变成了固定的调节器，流量与压差成正比，随压差的增大而增大。（如若还想对我公司生产的DG118动态有更好的了解，请致电我们的客服热线-021-57565186. 手机13816171640 叶经理）
动态流量平衡阀通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。动态平衡阀是一个局部阻力可以变化的节流元件，对于不可压缩的流体其简化流量的方程为：
Q=KA（△P）
Q——通过平衡阀的流量；
K——阀门开度的流量系数；
A——阀芯的过流面积
△P——阀门进出口压差
由于在阀门的开度不变的前提下，K值的变化可忽略，因此阀门的流量要保持恒定应控制A（△P）不变。而平衡阀由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。
动态流量平衡阀适用参数：
1、基本规格：DN50-DN800
2、工作压力：16Bar/25Bar
3、流量误差：±5%
4、工作温度：0~110℃
5、连接方式：德标法兰DIN EN1092-2
6、阀体材料：铸铁(HT200)
7、阀胆材料：不锈钢(304-2B)
8、弹簧材料：不锈钢(1Cr18Ni9)
9、O型圈材料：丁睛橡胶(N220SH)
【DG118动态流量平衡阀主要零部件材料】
| 零件名称 | 阀体 | 阀胆 | 弹簧 | O 型圈 |
| 材料 | 球墨铸铁 (QT400-18) | 不锈钢 (304-2B) | 不锈钢 (1Cr18Ni9) | 丁腈橡胶 (N220SH) |
【DG118动态流量平衡阀适用范围】
| 口径 | 压差范围 (MPa) | 流量范围 (m3/h) |
| DN50 | 22-210 | 4.0-36 |
| DN65 | 22-210 | 4.0-36 |
| DN80 | 22-210 | 4.0-36 |
| DN100 | 22-210 | 4.0-72 |
| DN125 | 22-210 | 4.0-108 |
| DN150 | 22-210 | 4.0-180 |
| DN200 | 22-210 | 4.0-213 |
| DN250 | 22-210 | 4.0-468 |
| DN300 | 22-210 | 4.0-720 |
| DN350 | 22-210 | 4.0-828 |
| DN400 | 22-210 | 4.0-1080 |
| DN450 | 22-210 | 4.0-1332 |
| DN500 | 22-210 | 4.0-1692 |
| DN600 | 22-210 | 4.0-2304 |
| DN800 | 22-210 | 4.0-3420 |
【DG118动态流量平衡阀结构图】
【DG118动态流量平衡阀技术参数】
| 口径 | B(am) | C(mm) | D(mm) | E(am) | F(mm) | G(mm) | 重量 (Kg) |
| DN50 | 99 | 125 | 165 | 38 | 239 | 218 | 16 |
| DN65 | 188 | 145 | 185 | 38 | 239 | 218 | 19 |
| DN80 | 132 | 160 | 200 | 38 | 239 | 218 | 22 |
| DN100 | 156 | 190 | 235 | 38 | 365 | 270 | 38 |
| DN125 | 184 | 220 | 270 | 38 | 365 | 295 | 46 |
| DN150 | 211 | 250 | 300 | 38 | 410 | 354 | 66 |
| DN200 | 274 | 310 | 360 | 38 | 430 | 484 | 96 |
| DN250 | 330 | 370 | 425 | 38 | 456 | 488 | 128 |
| DN300 | 389 | 430 | 485 | 38 | 466 | 565 | 187 |
| DN350 | 448 | 490 | 555 | 38 | 479 | 700 | 249 |
| DN400 | 503 | 550 | 620 | 38 | 504 | 790 | 356 |
| DN450 | 548 | 640 | 670 | 38 | 517 | 800 | 418 |
| DN500 | 609 | 660 | 730 | 38 | 520 | 880 | 518 |
| DN600 | 720 | 770 | 845 | 38 | 554 | 1050 | 718 |
| DN800 | 928 | 990 | 1085 | 38 | 557 | 1260 | 865 |
一、①动态流量平衡阀DG118产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的动态流量平衡阀DG118型号，请动态流量平衡阀DG118型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们公司的阀门专家为您审核把关。
