当前位置:首页 > 产品展示 > 疏水阀

倒吊桶式疏水阀

2016-08-04

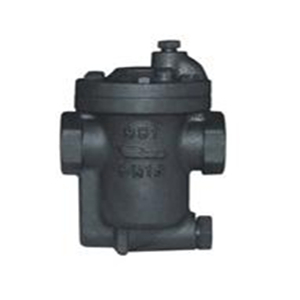

倒吊桶式疏水阀
倒置桶式蒸汽疏水阀详细介绍:
 倒置桶式蒸汽疏水阀其内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。
 每当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。
倒置桶式蒸汽疏水阀产品结构特点:
1.内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。
2.由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。
3.浮桶倒置,不会被破坏压扁,不怕水击,寿命长。
4.倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。
5.不受背压的影响,在高的背压下能很好地工作。
6.工作可靠,只有两个运动部件 ( 杠杆 — 和倒置桶 ) ,故不会产生卡阻。
7.阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性 能 , 无污物困扰。

倒置桶式蒸汽疏水阀主要技术参数:

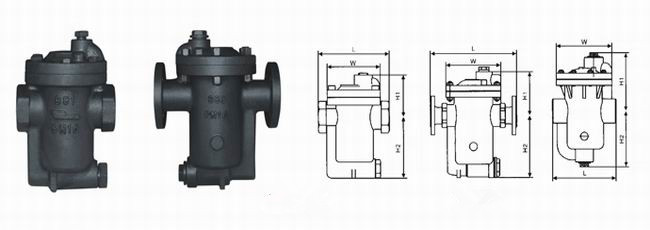

产品型号 公称通径 连接方式 使用压力 最高允许温度 外型尺寸 参考重量
L H1 H2 W
880/980 15-20 螺纹 0.01-1.0 350 125 78 102 103 2.2
881/981 15-25 0.01-1.7 350 125 78 102 103 2.8
882/982 15-25 0.01-1.7 350 170 108 130 145 7
883/983 25-32 0.01-1.7 350 205 130 192 178 14
884/984 32-40 0.01-1.7 350 235 168 212 203 23
815/985 32-50 0.01-1.7 350 255 164 252 220 26
816/986 50 0.01-1.7 350 320 214 242 302 42
881F/991 15-25 法兰 0.01-1.7 350 170 78 102 103 5
882F/992 20-25 0.01-1.7 350 210 108 130 145 10
25-32 0.01-1.7 350 270 130 192 178 18
883F/993 40-50 0.01-1.7 320
884F/994 32-50 0.01-1.7 350 320 168 212 203 27
885F/995 40-50 0.01-1.7 350 320 164 252 220 29
886F/996 65-80 0.01-1.7 350 400 214 242 302 45
倒置桶式蒸汽疏水阀连续排水量:
型号/尺寸 疏水阀的工作压差(△P).kg/cm2
0.5 1 2 4 8 9 10 12 15 17
880/880F 240 280 230 280 280 310 260
881/881F 420 470 460 410 380 420 365 380 335 350
882/882F 800 930 930 920 800 900 660 720 560 600
883/883F 1520 1750 1800 2000 1560 1750 1550 1730 1500 1550
884/884F 2500 2950 3020 3050 2600 2950 2550 2880 2500 2600
885/885F 3960 4500 4500 4400 4600 4900 4500 4850 3000 3200
816/816F 7190 8600 8150 8800 8000 8850 8450 9000 8400 8650
