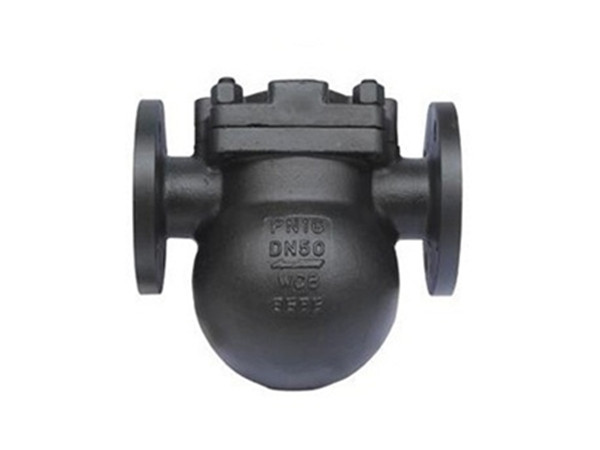

FT44H杠杆浮球式蒸汽疏水阀

2016-08-01

产品工作原理和用途：
FT44H杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏；它的最低工作压力0.01Mpa，最大背压率≤85%.内部带有排气装置，杠杆浮球式蒸汽疏水阀采用自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。
选型主要依据：
1、凝结水负荷（排液量）kg/h（选用倍率2-3倍）
2、最高工作压力 MPa
3、工作压差 MPa
4、阀体材料和公称压力
5、连接方式和尺寸

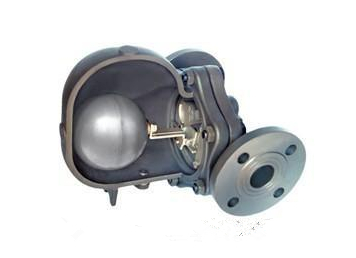

内部解剖图：

产品性能参数：

最低工作压力	0.01Mpa
最小过冷度	≈0℃
有负荷漏气率	≈0
最高允许背压率	85％
铸钢最高允许温度	425℃
不锈钢最高允许温度	525℃
介质	饱和蒸汽、凝结水

产品主要零件材料:

零件	材料
阀体、阀盖	WCB/304
阀座	2Cr13/304
排空气装置	合金、不锈钢
浮球、杠杆	不锈钢
过滤网	不锈钢

产品主要尺寸：

型号	公称通径（mm）	L(mm)	H(mm)	H₁(mm)	Sφ(mm)	AXC(mm)
16 FT44H　25 　　　　40	15	230	148	88	112.5	95*95
	20	230	148	88	112.5	95*95
	25	230	148	88	112.5	95*95
	32	270	238	158	176	147*147
	40	270	238	158	176	147*147
	50	270	238	158	176	147*147
	65	270	238	158	176	210*210
	80	350	300	190	210	210*210
	100	350	300	190	210	210*210
