当前位置：首页 > 产品展示 > 美标阀门

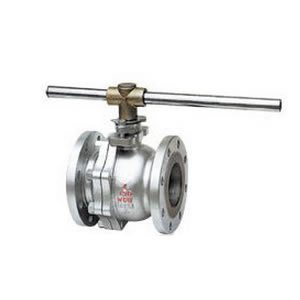

不锈钢美标球阀Q41F

2016-08-04

不锈钢美标球阀Q41F
不锈钢美标球阀主要性能规范Chief property and specification
材质名称
Name of material		 适用温度
Working temeorature		 适用介质
Avialable media
CF8 ≤50℃
OCr18Ni9
CF8N NITRIC ACID
OCr18NiMo2ti 硝酸类
CF3 NITRIC ACID
OOCr18Ni10 硝酸类
CF3M NITRIC ACID
OOCr17Ni14Mo2 硝酸类

不锈钢美标球阀执行标准Executive standard
项目Item 设计制作 Design and manufacture 压力温度等级 Pressure temperature Lating
标准Standard API 6D ANSI B16.34
法兰标准Flange stanard 结构长度 Face to face/enrd 检查和试验 Spection and test
ANSI B16.0 ANSI816.5 AP1598

不锈钢美标球阀试验压力Test pressure
类别Type Mpa PSI
强度试验Shell test 7.7 1125
高压密封试验（水）
Sealing test（WATER）		 5.8 815
低压密封试验
Sealing test（AIR）		 5-7巴Bar

150Lb连接尺寸和外形尺寸150Lb External and connecting dimensions （mm）
公称通径NPS
Norminal diameter		 单位
Unit		 L D C G T n-Ф W H
in mm
1/2〞 15 150Lb 108 89 60.5 35 12 4-15 115 72
10-k 4.25 3.5 2.38 1.38 0.47 4-0.59 4.53 28.3
3/4〞 20 150Lb 117 98 70 43 12 4-15 115 76
10-k 4.61 3.86 2.76 1.69 0.47 4-0.59 4.53 29.9
1〞 25 150Lb 127 108 79.5 51 12 4-15 150 92
10-k 5 4.25 3.13 2 0.47 4-0.59 5.9 3.62
11/2〞 40 150Lb 165 127 98.5 73 14.3 4-16 200 123
10-k 6.5 5 3.88 2.88 0.56 4-0.62 7.87 4.84
2〞 50 150Lb 178 152 120.5 92 15.9 4-19 200 132
10-k 7 6.00 4.75 3.62 0.625 4-0.75 7.87 5.20
21/2〞 65 150Lb 190 178 139.5 105 17.5 4-19 320 164
10-k 7.5 7 5.50 4.12 0.69 4-0.75 12.6 6.45
3〞 80 150Lb 203 190 152.4 127 19.1 4-19 320 173
10-k 8 7.50 6 5 0.75 4-0.75 12.6 6.8
4〞 100 150Lb 229 229 190.5 157 23.9 8-19 450 210
10-k 9 9 7.5 6.19 0.94 8-0.75 17.72 8.26
6〞 150 150Lb 394 279 241.5 216 26 8-22 800 288
10-k 15.5 10.98 9.50 8.5 1.02 8-0.88 31.5 1.34
8〞 200 150Lb 457 343 298.5 270 29 8-22 1120 374
10-k 18.00 13.50 11.75 10.62 1.12 8-0.88 44.10 14.72
10〞 250 150Lb 553 406 362 342 31 12-25 1420 366
10-k 20.98 16 14.75 12.75 1.2 12-1 55.12 14.40
12〞 300 150Lb 610 483 432 381 32 12-25 1420 412
10-k 24 19 17 15 1.26 12-1 55.12 16.22

300Lb连接尺寸和外形尺寸300Lb External and connecting dimensions （mm）
公称通径NPS
Norminal diameter		 单位
Unit		 L D T G C n-Ф W H
in mm
1/2〞 15 mm 140 95 15 35 66.5 4-15 115 72
in 5.51 3.74 0.59 1.38 2.62 4-0.59 4.53 28.3
3/4〞 20 mm 152 117 16 43 82.5 4-19 115 76
in 5.98 4.61 0.62 1.69 3.25 4-0.75 4.53 29.9
1〞 25 mm 165 124 18 51 89 4-19 150 92
in 6.5 4.9 0.71 2 3.5 4-0.75 5.9 3.62
11/2〞 40 mm 190 156 20.7 73 114.5 4-22 200 123
in 7.5 6.12 0.81 2.88 4.51 4-0.88 7.87 4.84
2〞 50 mm 216 165 22.3 92 127 8-19 200 132
in 8.5 6.5 0.88 3.62 5 8-0.75 7.87 5.20
21/2〞 65 mm 241 190 25.4 105 149 8-22 320 164
in 9.5 7.5 1 4.12 5.87 8-0.88 12.6 6.54
3〞 80 mm 283 210 28.5 127 168.5 8-22 320 173
in 11.25 8.25 1012 5 6.62 8-0.88 12.6 6.8
4〞 100 mm 305 254 31.8 157 200 8-22 450 210
in 12 10 1.25 6.19 7.88 8-0.88 17.72 8.26
6〞 150 mm 4.3 318 36.6 216 270 12-22 800 336
in 15.875 12.5 1.44 8.5 10.62 12-0.88 31.5 13.32
8〞 200 mm 502 381 42 270 330 12-25 1120 385
in 19.76 15 16.5 10.62 12.99 12-1 44.10 15.16
10〞 250 mm 568 444 48 342 387.5 16-29 1420 370
in 22.36 1.89 1.89 12.75 15.25 16-1.12 55.12 14.56
