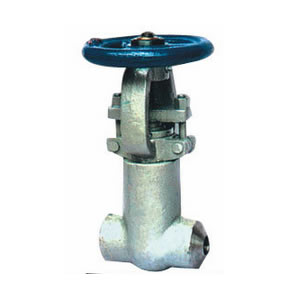

国标电站闸阀Z60Y
2016-08-03
焊接连接的闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。
标准与规范：
| 设计与制造 | 结构长度 | 压力--温度等级 | 试验与检验 |
| E101JB/T3595DL/T531 | E101JB/T2766GB/T5188.1 | E101JB/T3595 | E101 |
| 对接焊端 | 产品型号 | |
| ANSIB16.25DL/T531 | Z60Y-160 | Z60Y-P54100V |
| Z60Y-200 | Z60Y-P54140V | |
| Z60Y-250 | Z60Y-P54170V | |
| Z60Y-320 | Z60Y-P54170V | |
| 锥齿轮传动闸阀 | 在型号"Z"后插入"5"，示例Z560Y-160 | |
| 电动闸阀 | 在型号"Z"后插入"9"，示例Z960YP54100V | |
| 型号 | 公称压力PN(Mpa) | 试验压力（MPa) | 适用温度(℃) | |
| 强度试验 | 密封试验 | |||
| Z60Y-160 | 16.0 | 24 | 17.6 | ≤425 |
| Z60Y-200 | 20.0 | 30 | 22 | |
| Z60Y-250 | 25.0 | 37.5 | 27.5 | |
| Z60Y-320 | 32.0 | 48 | 35.2 | |
| Z60Y-P54100V | P54100V | 30 | 11 | ≤540 |
| Z60Y-P54140V | P54140V | 42 | 15.4 | |
| Z60Y-P54170V | P54170V | 48 | 18.7 | |
| Z60Y-P54170V | P54170V | 63 | 18.7 | ≤570 |
| 零件名称 | 材料牌号 | ||
| 阀体 | WCBA105 | Wc612Cr1MoV | Wc612Cr1MoV |
| 阀盖 | WCB35 | Wc612Cr1MoV | Wc612Cr1MoV |
| 支架 | WCB | WCB | WCB |
| 闸板 | WCB | Wc6 | Wc9 |
| 阀杆 | 2Cr13 | 25Cr2MoV20Cr1Mo1V1A | 25Cr2MoV20Cr1Mo1V1A |
| 阀座 | 25 | 304 | 304 |
| 密封环(垫片) | 包覆垫、增强柔性石墨 | ||
| 填料 | 增强柔性石墨 | ||
| 阀杆螺母 | ZCuAI10Fe3 | ||
| 零件名称 | 材料牌号 | ||
| 阀体 | WCBA105 | Wc612Cr1MoV | Wc612Cr1MoV |
| 阀盖 | WCB35 | Wc612Cr1MoV | Wc612Cr1MoV |
| 支架 | WCB | WCB | WCB |
| 闸板 | WCB | Wc6 | Wc9 |
| 阀杆 | 2Cr13 | 25Cr2MoV20Cr1Mo1V1A | 25Cr2MoV20Cr1Mo1V1A |
| 阀座 | 25 | 304 | 304 |
| 密封环(垫片) | 包覆垫、增强柔性石墨 | ||
| 填料 | 增强柔性石墨 | ||
| 阀杆螺母 | ZCuAI10Fe3 | ||
●设计制造按JB/T3595等标准，可与国产设备配套使用。
●阀门中腔采用压力自紫式密封结构、密封性能好。支管两端为焊接结构。
●闸板与阀座密封面采用司太立（stellite）钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
●阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
●启闭件的结构可根据用户要求设计成单板、双板平行双板等不同形式。
主要外形尺寸肜连接尺寸
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
主要外形尺寸及连接尺寸(mm) |
重量 (Kg) |
||||
| d | L | H | L1 | L2 | |||
| 25.0 | 50 | 43 | 216 | 840 | 363 | 197 | 103 |
| 65 | 57 | 254 | 915 | 363 | 197 | 110 | |
| 80 | 67 | 305 | 950 | 363 | 197 | 135 | |
| 100 | 84 | 406 | 1164 | 437 | 277 | 234 | |
| 125 | 100 | 483 | 1402 | 437 | 277 | 343 | |
| 150 | 125 | 700 | 1129 | 450 | |||
| 175 | 158 | 711(750) | 1650 | 457 | 309 | 638 | |
| 225 | 200 | 864(850) | 1650 | 554 | 309 | 654 | |
| 300 | 280 | 1067 | 2106 | 764 | 398 | 1973 | |
| 32.0 | 100 | 96 | 533 | 1236 | 437 | 277 | 234 |
| 125 | 118 | 610 | 1402 | 437 | 277 | 315 | |
| 150 | 148 | 762(750) | 1403 | 526 | 283 | 672 | |
| 175 | 148 | 762(750) | 1650 | 554 | 309 | 684 | |
| 225 | 222 | 1041(850) | 1650 | 554 | 309 | 696 | |
| 350 | 350 | 1250 | 2255 | 2605 | |||
| P54100V | 175 | 148 | 762(750) | 1650 | 554 | 309 | 683 |
| 225 | 222 | 1041(850) | 1650 | 554 | 309 | 704 | |
| 250 | 222 | 1041(900) | 1795 | 554 | 309 | 1214 | |
| 300 | 294 | 1254 | 2080 | 554 | 309 | 2125 | |
| P5414V | 125 | 136 | 600 | 1115 | |||
| 175 | 175 | 750 | 1205 | ||||
| 225 | 217 | 850 | 1490 | ||||
| P54170V | 125 | 98 | 630(580) | 1230 | 437 | 277 | 312 |
| 225 | 186 | 1060(850) | 1680 | 554 | 309 | 1404 | |
| 300 | 278 | 1397 | 2265 | 764 | 2834 | ||
| 350 | 338 | 1550 | 2536 | 715 | 5591 | ||
| P57170V | 125 | 124 | 600 | 1115 | |||
| 175 | 163 | 750 | 1205 | ||||
| 225 | 201 | 850 | 1490 | ||||
