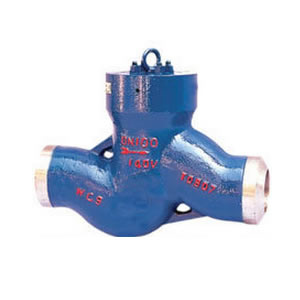

焊接式电站止回阀H61Y

2016-08-03

焊接式电站止回阀引用标准：

设计与制造：E101 JB/T3595 DL/T531
结构长度：E101 JB2766 GB/T15188.1
压力温度等级：E101 JB/T3595
试验与检验：E101 JB/T9092
焊接式电站止回阀用途：
焊接连接的止回阀适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。
焊接式电站止回阀结构特点：
1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。
焊接式电站止回阀主要零件的材料说明：

阀体	WCB、25	2Cr1MoV	WC6	WC9
阀盖	25	12CrMoV
阀瓣、阀座	25堆STL钴基硬质合金	12CrMoV STL钴基硬质合金
密封环	增强柔性石墨
