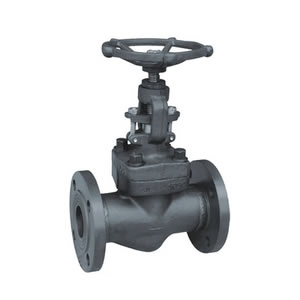

锻钢自密封法兰截止阀J41Y
2016-08-12
主要零件材料及性能规范
| 主要零部件 |
阀体 阀盖 |
碳钢 | 铬镍钛不锈钢 | 铬镍钼钛不锈钢 | 超低碳不锈钢 | 铬钼合金钢 | 低温碳钢 | ||
|
阀瓣 阀座 |
碳钢堆焊硬质合金或不锈钢 |
铬镍钛不锈钢 堆焊硬质合金 |
铬镍钼钛不锈钢 堆焊硬质合金 |
超低碳不锈钢 |
铬钼合金钢 堆焊硬质合金 |
不锈钢堆焊硬质合金 | |||
| 阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | 铬镍钼钛不锈钢 | 超低碳不锈钢 | 铬钼合金钢 | 不锈钢 | |||
| 填料 | 石墨石棉盘根 | 浸聚四氟乙烯石棉盘根 | 柔性石墨石棉盘根 | 浸聚四氟乙烯石棉盘根 | |||||
| 垫片 | 石棉垫片 | 不锈钢带四氟乙烯缠绕垫片 | 柔性石墨+不锈钢 | 聚四氟乙烯 | |||||
| 阀杆螺母 | 高镍球铁/ZguAL10Fe3 | ||||||||
| 主要参数 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 尿素、甲铵液等 | 水、蒸汽、石油及石油产品 | 氨气、液氨 | ||
| 适用温度℃ | ≤425 | ≤200 | ≤200 | ≤200 | ≤550 | -45～150 | |||
| 型号 | 公称通径 DN(mm) | 压力 级CLASS | 主要结构尺寸(mm) |
阀体 材料 |
简要性能 | |||
| D | L | H | 适用温度℃ |
适用 介质 |
||||
|
SFJ-41C900C SFJ41C900P SFJ-41C900I SFJ-41C900R SFJ-41C900V |
50 | 900 | 121 | 216 | 318 | A105、F5、F11、F22、304、316、316L等 |
C≤425 P≤200 I≤550 R≤200 V≤570 |
C:水、油品、蒸汽、气体 P:硝酸类 I:水、油品、蒸汽、气体 R:硝酸类 |
| 80 | " | 130 | 229 | 318 | ||||
| 100 | " | 149 | 254 | 318 | ||||
| 150 | " | 178 | 305 | 408 | ||||
| 200 | " | 216 | 368 | 524 | ||||
|
SFJ-41C1500C SFJ-41C1500P SFJ-41C1500I SFJ-41C1500R SFJ-41C1500V |
50 | 1500 | 121 | 216 | 318 | A105、F5、F11、F22、304、316、316L等 |
C≤425 P≤200 I≤550 R≤200 V≤570 |
C:水、油品、蒸汽、气体 P:硝酸类 I:水、油品、蒸汽、气体 R:硝酸类 |
| 80 | " | 130 | 229 | 318 | ||||
| 100 | " | 149 | 254 | 318 | ||||
| 150 | " | 178 | 305 | 408 | ||||
| 200 | " | 216 | 368 | 524 | ||||
|
SFJ-41C2500C SFJ-41C2500P SFJ-41C2500I SFJ-41C2500R |
50 | 2500 | 133 | 264 | 333.4 | A105、F5、F11、F22、304、316、316L等 |
C≤425 P≤200 I≤550 R≤200 V≤570 |
C:水、油品、蒸汽、气体 P:硝酸类 I:水、油品、蒸汽、气体 R:硝酸类 |
