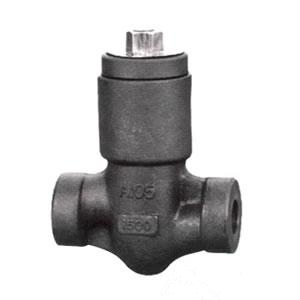

锻钢自密封升降式止回阀H61H
2016-08-12
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。
采用以下结构：
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
锻钢自密封升降式止回阀标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| typeAl05 | Type F22 | Type F304(L) | Type F316(L) | ||
| l | 阀体 Body | A105 | A182 F22 | Al82 F304(L) | A182 F31 6(L) |
| 2 | 升降式阀瓣 | A276420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 自密封座 | A105 | F22 | Al 82 F304(L) | F316(L) |
| 4 | 密封环 | 08F | 08F | A276 304L | A276 316L |
| 5 | 阀盖 | A194 2H | A194 4 | A194 8 | A194 8M |
| 6 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～1 80℃ | ||
锻钢自密封升降式止回阀尺寸(mm)和重量(kg)
| NPS | 1/2″ | 3/4″ | 1″ | 1 1/4 | 1 1/2 | 2″ | |
| L | 900～1500Lb | 140 | 140 | 140 | 178 | 1 78 | 21 6 |
| 2500Lb | 186 | 186 | 1 86 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900～1500Lb | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
| 2500Lb | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 | |
