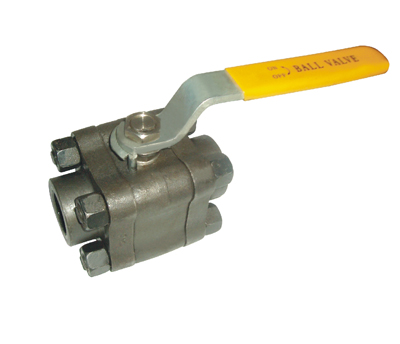

三片式锻钢球阀Q11F

2016-08-12

适用标准：
1、设计和制造标准根据：BS5351 MSS SP-118;
2、连接端根据：
1）承插焊根据：ANSI B16.11;JB/T1751
2）螺纹端根据：ANSI B16.11;JB/T1751
3）对焊端根据：ANSI B16.25;JB/T12224
4）法兰端根据：ANSI B16.5;JB79
3、检验与试验根据：API 598;GB/T13927;JB/T9092
4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM
6、阀体主要材料：A105;LF2;F304(L);F316(L);F51

主要零件材质表

序号	零件名称	材质
1	阀体	A105	A304
2	密封圈	APTFE & PEEK
3	球体	F6	F304
4	阀杆	410	304
5	O型圈	VITON
6	垫片	PTFE
7	螺栓	B7	B8
8	螺母	2H	8
9	薄型螺母	8

主要外型及连接尺寸表 Class800、1500

FP	1/4	3/8	1/2	3/4	1	1¹/4	1/2	2
L	92	92	92	111	127	140	152	152
d Cl800 CL1500	6 6	9 9	13 13	19 18	25 23	32 28	38 35	49 49
H	70	70	70	80	80	105	105	115
W	125	125	125	215	215	250	250	290
重量 (Kg)	2.5 2.5	2.4 2.4	2.3 2.5	3.4 3.7	6.4 5.8	6.4 6.8	11 11.5	13 13.7
