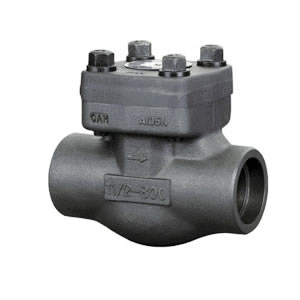

锻钢焊接止回阀H61H

2016-08-12

锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.

止回阀设计结构和特征
止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构
全径或缩径、升降式止回阀、球式止回阀
旋启式止回阀、按需求内置弹簧
1螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
2整体式上密封座
3承插端符合ASME B16.11 3螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型
相关压力
·800LB
·900LB～1500LB
·800LB、900LB～1500LB
·900LB～2500LB
·900LB～2500LB

锻钢升降止回阀800LB
标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276420	A276304	A276304（L）	A276316（L）
3	密封螺母	316夹柔性石墨		316夹PTFE
4	密封圈	A105	A182F22	A182F304（L）	A193 B8（M）
5	固定螺母	SS
6	提升螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
重量	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

锻钢升降止回阀900LB～1500LB
标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276420	A276304	A276304（L）	A276316（L）
3	垫片	316夹柔性石墨		316夹PTFE
4	阀盖	A105	A182F22	A182F304（L）	A193 B8（M）
5	铭牌	SS
6	螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
7	球	A182F304	A182F304	A182F304	A182F304
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
重量	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3
