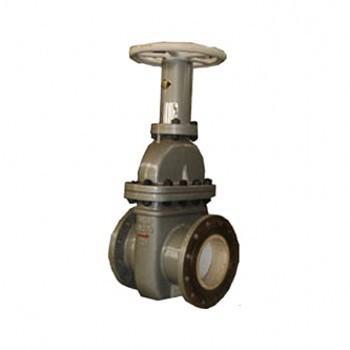

陶瓷闸阀Z41TC

2016-08-12

陶瓷闸阀引用标准：
设计与制造：GB12234
结构长度：GB12221
压力温度等级：GB9131
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092　

陶瓷闸阀用途：
陶瓷闸阀适用于公称压力PN1.6～10.0Mpa，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。特别是用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以上。　
产品结构特点：
1.密封可靠、性能优良、造型美观、互换性好。
2.闸板、阀座密封面采用最新工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。
3.阀体通道和内腔可镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
4.采用高性能填料。
5.传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。　

主要零件的材料说明：　

阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀板	WCB+工程陶瓷	ZGCr5Mo+工程陶瓷	ZG1Cr18Ni9Ti+工程陶瓷
阀座	工程陶瓷	工程陶瓷	工程陶瓷
阀杆	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀杆螺母	ZCuA110Fe3	ZCuA110Fe3	ZCuA110Fe3
填料	增强柔性石墨
