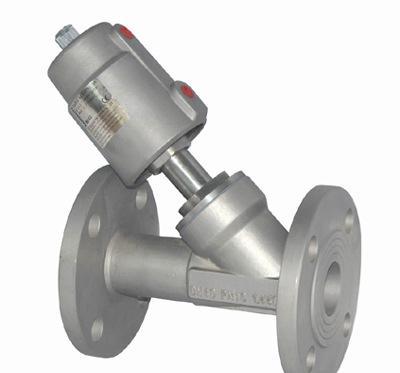

法兰气动角座阀

2016-08-12

特点及用途：
　本系列角坐阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。它广泛用于食品和化学过程，灭菌机，高压消毒器，干洗机，啤酒生产线。与传统角座阀相比，它具有以下新特点： 1、可视位置指示：可接限位开关或紧急手动装置。 2、容易安装：气动头可旋转360 º。可方便地安装一到二个限位开关。 3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。 4、具有多种控制方式：常开、常闭、双动。 5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。 6、容易连接：MAMUR标准连接，嵌入式金属接头。 7、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免赃物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。 8、无水锤作用，流体从阀杆下方流入时，水锤(水冲击力)被吸收。 9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次。

技术参数　　　　　　　　　　　　　
压力范围　　　　　 0～16bar　　　　　　　　　
介质温度　　　　　 -10℃～+180℃　　　　　　　
环境温度　　　　　 -10℃～+60℃　　　　　　　
气源压力　　　　　 0.4～0.7Mpa　　　　　　
阀体材料　　　　　 CF8、CF8M　　　　　　　
　　　　　　　 CF3、CF3M　　　　　　　
密封材料　　　　　聚四氟乙烯
执行机构外壳材料　聚酰胺
控制气体　　　　　中性气体、空气

选取
-控制功能：常开
-PPS执行机构外壳适用于环境温度+5℃～+130℃
-无复位弹簧　双作用执行机构
-三夹式连接
-独立可调行程极限，适于高低流量
-手动应急开关
-先导阀适用的Namur适配器

参数

接口D [英寸]	内孔 [mm]	KV值 [m /h]	最大工作压力 [bar]	要求最小的控制压力[bar]	执行机构尺寸 [ mm]	流向
G3/8″	13	3.7	0～16	4～7	40	阀座上方
G1/2″	15	4.2	0～16	4～7	50	阀座上方
G3/4″	20	8.	0～16	4～7	50	阀座上方
G 1″	25	19	0～16	4～7	63	阀座上方
G1 1/4″	32	27.5	0～16	4～7	63	阀座上方
G1 1/2″	40	42	0～16	4～7	63	阀座上方
G 2″	50	52	0～16	4～7	80	阀座上方
G2 1/2″	65	77	0～16	4～7	80	阀座上方

订购气动阀门产品须知
1、请在订货时提供详细的口径、规格、交货地址、时间。　　
2、根据管道需要，决定选用往复式(二位开关式)或弹簧
　复位式(常闭或常开式)。
3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常
　　开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，　
　　(4)气源处理三联件。
　　特殊使用环境(易燃易爆场合)，可选防爆型。
　　　　
　外形尺寸
　　法兰连接尺寸对照表》Connect size table

DN	接口G Interface	气控头Gas Control head	A	C	D	D1	D2	T	L
15	1/2〞	50	190	169	95	65	45	14	108
20	3/4〞	50	195	276	105	75	55	14	117
25	1〞	63	210	202	115	85	65	14	127
32	11/4〞	63	226	209	135	100	78	16	140
40	11/2〞	90	307	294	145	110	85	16	165
50	2〞	90	321	310	160	125	100	16	203
65	21/2〞	50	350	355	180	145	120	18	216
