自力式电控温度调节阀ZZWPE

2016-08-10

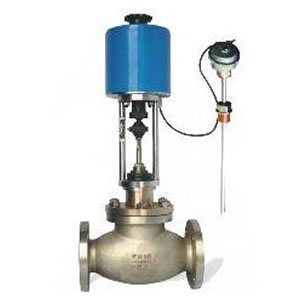

ZZWPE自力式电控温度调节阀概述
自力式电控温度调节阀(适用于较大口径及导热油控制)，该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

◆自力式电控温度调节阀结构与原理
调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
1．加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

自力式电控温度调节阀ZZWPE
◆自力式电控温度调节阀主要参数与材料
1、主要参数表

公称通径 (mm)		15	20	25	32	40	50	65	80	100	125	150	200
公称压力 PN(MPa)		1.6 4.0									；
流量能力 (m 3 /h)		5	7	10	16	25	40	63	100	160	250	400	630
额定行程 (mm)		6			8	10	14		20		30	30	40
温度调节范围 ( ℃ )		0~120 ： 100~250
调节精度 ( ℃ )		± 1 ~ ± 5
使用介质		蒸汽、水、油、气体
允许 泄漏量	硬密封	10 -4 X 阀额定容量
	软密封	" 0 "
毛细管长度		3m 、 5m 、 10m
温包扦入深度		270 、 430 、 630
联接螺纹		3/4 " 1 "

◆自力式电控温度调节阀 配套用电动执行机构有关技术参数

公称通径 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
电动执行机构型 号	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
电动执行机构推 力（ N ）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
全行程 时 间 （ S ）	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	电子型	6		15			25			40

*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
电子型-单位：mm

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量 (Kg)	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
	PN64	13	16	19	26	27	43	69	85	120	125	150

◆自力式电控温度调节阀 外型尺寸及重量
普通型-单位：mm

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量 (Kg)	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
	PN64	53	56	58	65	68	84	110	129	177	180	210

◆自力式电控温度调节阀 连接尺寸及标准
·法兰标准：铸铁法兰按GB4216-84、铸钢法兰按GB9113-88
·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面，阀体为凹面
·结构长度：GB12221-89
·夹套保温型夹套载热体接口：对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。
◆订货须知:
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力 (MPa)
·额定流量系数(Kv)
·固定流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式（电开、电关）及输入信号
·阀体、阀内件及填料材质
·附件（操作器、伺服放大器等）
·其他特殊要求
