电动精小型调节阀ZJKP

2016-08-10

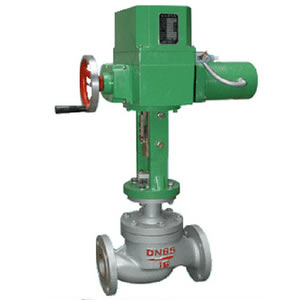

ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪声低，对温度敏感性小，允许使用压差较大等特点。适用于泄漏量要求不严格的场合。
述
2、执行机构主要技术参数

型号	额定输出力N	速度mm/s	技术参数
361LSA-08	800	4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号：DC4～20mA 上盖防护等级：相当IP55 隔爆标志：ExdⅡBT₄
361LSA-20	2000	2.1
361LSB-30	3000	3.5
361LSB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LXA-08	800	4.2
361LXA-20	2000	2.1
361LXSB-30	3000	3.5
361LXB-50	5000	1.7

3、性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差％			2.5
允许泄量L/h			5×10^-3×阀额定容量
