电动三通调节阀ZAZQ

2016-08-10

概述

ZAZQ（X）型电动三通合流（分流）调节阀有合流和分流二种型式，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用，但当DN≤80时，合流阀可用于分流场合。可替代两台单、双座调节阀，节省投资，占据空间小。三通调节阀通常用于热交换器的两种介质调节，及简单的配比调节。
主要技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公称压力 MPa		1.6 4.0 6.0
流量特性		直线
执行机构	Ⅱ型	DKZ-310		DKZ-310		DKZ-410			DKZ-510			DKZ-510
	Ⅲ型	DKZ-510C		DKZ-310C		DKZ-410C			DKZ-510C			DKZ-510C
	出轴推力(N)	4000		4000		6400			16000			16000
	行程mm	16		25		40			60			100
上阀盖型式		1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18
允许压差(MPa)		普通式（常温型），热片式（中温型）
介质温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
可调比		30:1
法兰标准		铸铁按JB78-59，铸钢按JB79-59
输入阻抗		Ⅱ型：200　Ⅲ型：250
出厂状态		电开（对上阀座而言），如需电关，订货时应注明

性能指标

项目		指标值
基本误差％		≤±3.5
回差％		≤2.5
死区％		≤3.0
始终点偏差％	电开、电关	±2.5
		±2.5
允许泄量L/H		符合JB/T7387-94Ⅲ 级小于阀的额定容量×10-3

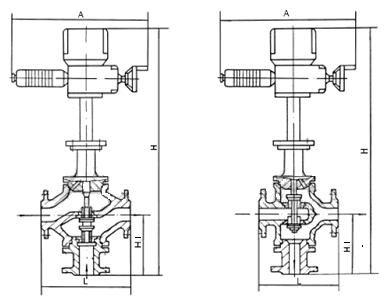

外形尺寸

电动三通合流调节阀

电动三通分流调节阀

公称通径 DN	A		L			H				H1
	分流	合流	PN1.6	PN4.0	PN6.4	分流		合流		PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
	分流	合流	PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	305	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	284	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820

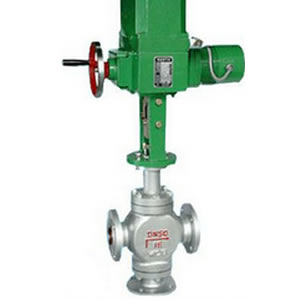

ZAZQ散热型电动三通合流调节阀

散热型：铸钢：-40～425℃、铸不锈钢：-60～450℃

ZDLX电子式电动三通分流调节阀

该产品配3610L系列直行程电子式电动执行机构，是引进日本工装技术生产的高性能电动执行机械。机内有伺服系统无需另配伺服放大器。

ZDLX电子式电动三通分流调节阀

配德国PSL系列直行程电子式电动执行机构，机内有伺服系统。具有体积小、重量轻、推力大、等特点。

订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
