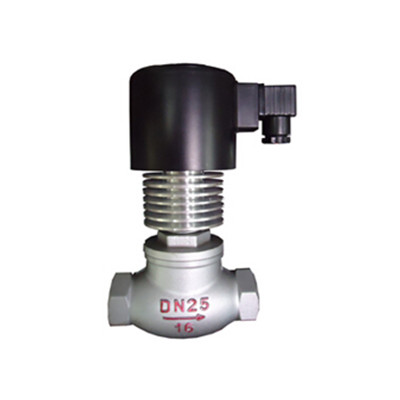

高温电磁阀
2016-07-19
| 应用范围 | 技术参数 | |||
| 适用于加热装置、工业炉窑、高温吹灰、干燥设备、钢铁厂、热电厂、纺织印染、化工设备、暖通空调、印刷设备、制药机械、石油化工、电镀涂装等控制系统。 | 介质温度：C7:-20℃～350℃ 特制C8:-20℃～400℃ | |||
| 工作压力：0.3～16bar | ||||
| 运作方式：先导活塞式 | ||||
| 工作型式：常闭型、防爆型 | ||||
| 阀体材质：SS304 | ||||
| 密封材质：PTFE、紫铜 | ||||
| 功能选项 | 电气参数 | |||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V DC24V 12V | |
| E | 防爆型 | 防爆等级ExdIIBT4 | 防护等级：IP54（普通线圈） IP65(防爆线圈) | |
| S | 手动功能 | 可手动打开和手动关闭 | 额定功率： | DN≤25，AC 45VA,DC 40W |
| J | 节能模块 | 降低线圈温升和功耗 | DN≥25，AC 70VA,DC 65W | |

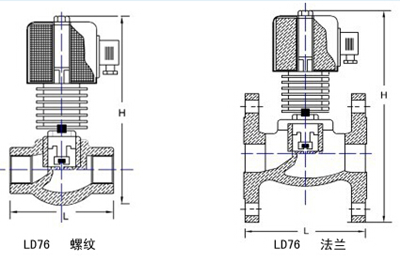

| 规格参数表(螺纹连接) | ||||||
| 型号 | 接口G | 通径mm | Cv值 | L | H/防爆 | 工作压力（bar) |
| LD7615 | 1/2 | 15 | 2.8 | 80 | 195/225 | 0.3～16 |
| LD7620 | 3/4 | 20 | 5.4 | 82 | 198/228 | 0.3～16 |
| LD7625 | 1 | 25 | 8.5 | 105 | 205/235 | 0.3～16 |
| LD7632 | 1 1/4 | 32 | 14 | 105 | 208/238 | 0.3～16 |
| LD7640 | 1 1/2 | 40 | 18 | 120 | 226/256 | 0.3～16 |
| LD7650 | 2 | 50 | 28 | 140 | 236/266 | 0.3～16 |
| 优化建议 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
、、
