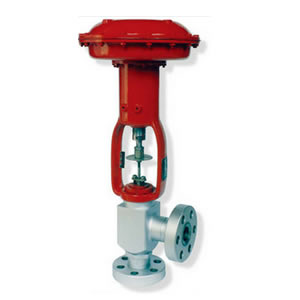

气动薄膜高压角形调节阀ZMAS
2016-08-10
ZMA(B)S-220/320型气动薄膜高压角形调节阀是专为高压系统使用的一种特殊阀门。与气动或电动（配用电－－气转换器）调节仪表等连接后，广泛应用于化肥、石化、电站、轻工等行业中作生产过程的自动调节和远程控制。
气动薄膜高压角形调节阀采用改变讯号压力来变化阀门的流能截面，从而达到介质流量的改变，完成对所需参数（如压力、流量、温度、液位等）的调节。
性能技术参数
|
公称通径 DN(mm) |
PN320 | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||||||||||||||||||||||
| PN220 | ||||||||||||||||||||||||||||||||||
| 阀座直径(mm) | 3 | 4 | 6 | 4 | 6 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | ||
| 额定流量系数C |
0.4 0.63 |
0.1 0.16 0.25 |
0.4 |
0.1 0.16 0.25 |
0.4 0.63 |
1.0 | 1.6 | 2.5 |
0.4 0.63 |
1.0 |
1.6 0.63 |
2.5 | 0.4 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 8 | 6.3 | 10 | 16 | 10 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | ||
| 允许压差 |
输入信号 kgf/cm2 (0.2～0.1) |
320 | 200 | 320 | 200 | 80 | 320 | 200 | 80 | 40 | 20 | 80 | 40 | 16 | 4 | 4 | 16 | 4 | 6 | 16 | 25 | 1 | 16 | 0.6 | ||||||||||
| 220 | 160 | 220 | 160 | 64 | 40 | 140 | 64 | 25 | 64 | 16 | 25 | 8 | 20 | 6 | 10 | 4 | 6 | 2.5 | ||||||||||||||||
|
输入信号 kgf/cm2 (0.6～1.8) |
320 | 320 | 160 | 100 | 320 | 160 | 64 | 160 | 35 | 64 | 20 | 55 | 16 | 30 | 10 | 16 | 6 | |||||||||||||||||
| 320 | 220 | 200 | 110 | 220 | 200 | 70 | 200 | 45 | 70 | 25 | 70 | 20 | 35 | 14 | 20 | 8 | ||||||||||||||||||
| 流量特性 | 直 线 | 直线，等百分比 | ||||||||||||||||||||||||||||||||
| 配用执行机构型号 | ZMA(B)-1 | ZMA(B)-3 | ZMA(B)-4 | ZMA(B)-5 | ||||||||||||||||||||||||||||||
| 有效面积cm2 | 200 | 400 | 630 | 1000 | ||||||||||||||||||||||||||||||
| 行 程mm | 10 | 16 | 25 | 40 | ||||||||||||||||||||||||||||||
| 作用方式 | 气开式，气关式 | |||||||||||||||||||||||||||||||||
| 工作温度℃ | -40～+250 | |||||||||||||||||||||||||||||||||
| 信号压力 | 0.02～0.10(标准信号) 0.04～0.20 0.06～0.18 | |||||||||||||||||||||||||||||||||
| 说明 | 额定流量系数和流量特性以底进行为标准。 | |||||||||||||||||||||||||||||||||
| 零件名称 | 阀体 | 阀杆 | 阀芯 | 阀座 | 填料 | 压缩弹簧 | 波纹薄膜 |
| 材料 |
40锻钢 不锈钢 钼二钛 |
2Cr13 不锈钢 钼二钛 |
2Cr13或堆 焊钴铬钨 硬质合金 |
2Cr13或堆 焊钴铬钨 硬质合金 |
V形 聚四氟乙烯圈 |
60Si2Mn |
丁睛橡胶 夹尼衬里 |
主要技术指标
| 序号 | 项目 | 单位 | 不带定位器 | 带定位器 | |
| 1 | 基本误差 | ％ | ±4 | ±1 | |
| 2 | 回差 | ％ | 2.5 | 1 | |
| 3 | 死区 | ％ | 1.5 | 0.1 | |
| 4 | 允许泄漏量 | ％ | 为C值的0.01％，对C≤4.Q泄≈0 | ||
| 5 | 额定流量系数Kv偏差 | C≤4 | ％ | ±15 | |
| 流量特性误差 | C>4 | ％ | ±10 | ||
