电动套筒调节阀ZAZM
2016-08-10

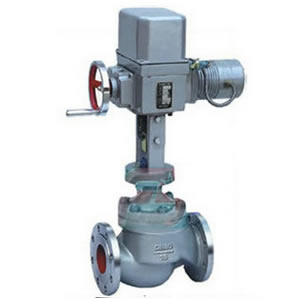

ZAZM电动套筒调节阀由DKZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。
该产品具有比双座阀大的流量系数，且允许压差大，稳定性好，工作时不易产生振动，适用性强等优点，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
二、电动套筒调节阀主要技术参数和性能指标
1、主要技术参数
| 公称通径DN（mm） | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
| 额定流量系数Kv | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
| 0.6 | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
| 流量特性 | 直线、等百分比 | |||||||
| 公称压力PN（MPa） | 1.6，4.0，6.4 | |||||||
| 连接型式 | 法兰连接：PN1.6按JB79-59标准 | |||||||
| 配用执行机构型号 | DKZ-310 | DKZ-410 | DKZ-410 | |||||
| 出抽推力（N） | 4000 | 6400 | 6400 | |||||
| 行程L（mm） | 16 | 25 | 40 | 60 | ||||
| 全行程时间（S） | 12.5 | 20 | 32 | 40 | ||||
| 作用方式 | 电开式（K）常用；电关式（B） | |||||||
| 输入信号 | 0~10mA 4~20mA DC | |||||||
| 供电电源 | 220V；50~60Hz | |||||||
| 固有可调比R | 30：1 | |||||||
| 项目 | 技术性能指标 |
| 基本误差% | ≤±5 |
| 回差% | ≤3 |
| 死区% | ≤5 |
| 泄漏量 | 0.01%×阀额定容量 |
| 额定流量系数误差% | ≤±10 |
| 阀体材料 | 材料牌号 | 公称压力（MPa） | 适用温度范围（℃） | |
| 常温型 | 热片型 | |||
| 铸钢 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
| 铸不锈钢 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
4.0，6.4 | -40~250 | -60~450 |
标准组配的电动套筒调节阀允许压差较大，但考虑到介质流体对阀塞、套筒的冲蚀和高压差引起的噪声、振动，因此当阀的压差超过3MPa时：则应采取相应的工艺措施。
5、外形尺寸
| 公称通径DN（mm） | A×B | L | H | H1 | |||
| 1.6 | 4.0 | 6.4 | 常温型 | 散热型 | |||
| 25 | 230×460 | 184 | 197 | 210 | 668 | 819 | 75 |
| 40 | 222 | 235 | 251 | 684 | 835 | 95 | |
| 50 | 254 | 267 | 286 | 684 | 835 | 98 | |
| 80 | 230×530 | 298 | 317 | 337 | 785 | 946 | 130 |
| 100 | 352 | 368 | 394 | 795 | 946 | 156 | |
| 125 | 260×630 | 451 | 473 | 508 | 945 | 1160 | 208 |
| 150 | 600 | 615 | 650 | 945 | 1160 | 250 | |
| 200 | 650 | 670 | 690 | 1050 | 1320 | 265 | |
| 300 | 740 | 770 | 800 | 1145 | 1380 | 295 | |
