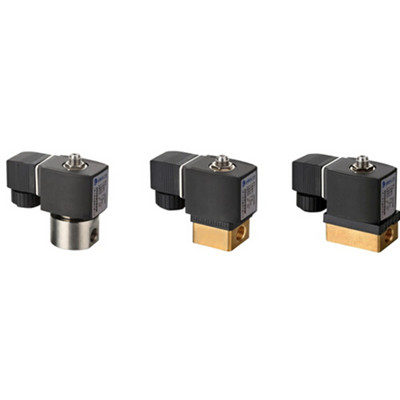

二位三通电磁阀
2016-07-19
| 应用范围 | 技术参数 | ||
| 适用于实验装备、分析仪器、流体换向、气动控制、医疗器械、纺织印染、焊接设备、印刷设备、液压系统、环保设备、石化电力、机器制造、食品工业等自动化控制。 | 介质温度：C2：-10℃～80℃ | ||
| 工作压力：0～16bar | |||
| 运作方式：直动活塞式 | |||
| 工作型式：排气型 | |||
| 阀体材质：黄铜、SS304 | |||
| 密封材质：NBR、FKM | |||
| 功能选项 | 电气参数 | ||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V 110V 24V, DC24V 12V |
| NO | 常闭型 | 通电阀开，断电阀关 | 防护等级： IP65 H级 |
| K | 常开型 | 通电阀关，断电阀开 | 额定功率：AC:10VA,DC:12W |
| E | 防爆型 | 防爆等级：ExdII BT4 | 电压公差：±10% |
| 232 | 排气型 | 通电1流向2，断电2流向3 | 备注: 顶端通径一律为1.5mm,Kv值为0.02 |
| 规格参数表(排气型） | ||||||||

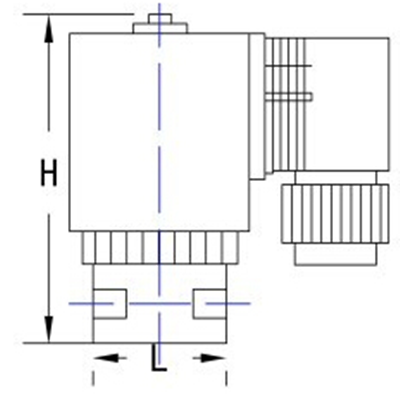

| 型号 | 接口G | 通径mm | Cv值 | L | W | H | 工作压力（bar) | |
| AC | DC | |||||||
| LDW231.5 | 1/8 | 1.5 | 0.07 | 32 | 32 | 75 | 0～16 | 0～12 |
| LDW2302 | 1/8 | 2 | 0.11 | 32 | 32 | 75 | 0～10 | 0～8 |
| LDW232.5 | 1/8 | 2.5 | 0.16 | 32 | 32 | 75 | 0～6 | 0～5 |
| LDW231.5 | 1/4 | 1.5 | 0.07 | 32 | 46 | 77 | 0～16 | 0～12 |
| LDW2302 | 1/4 | 2 | 0.11 | 32 | 46 | 77 | 0～10 | 0～8 |
| LDW232.5 | 1/4 | 2.5 | 0.16 | 32 | 46 | 77 | 0～6 | 0～5 |
| 优化建议 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。 |
| *阀体标注方向必须与介质流向一致 。 |
