气动薄膜隔膜调节阀ZMAT、ZMBT
2016-08-10

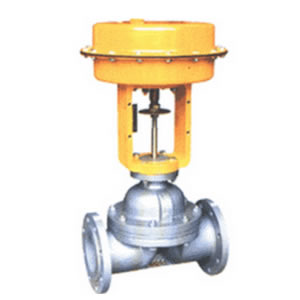

ZMA（B）T-10气动薄膜隔膜调节阀由气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大无泄漏，流量调节特性，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
| 公称通径(mm) | 配用执行机构号 | 主要技术参数 | ||
| 薄膜有效面积(cm2) | 行程(mm) | 额定流量系数Kv值 | ||
| 15 | ZMA(B)-2 | 280 | 10 | 8 |
| 20 | 12 | |||
| 25 | 16 | |||
| 32 | ZMA(B)-3 | 400 | 16 | 28 |
| 40 | 60 | |||
| 50 | 25 | 68 | ||
| 65 | ZMA(B)-4 | 630 | 90 | |
| 80 | 40 | 160 | ||
| 100 | 300 | |||
| 主要技术性能指标 | ||||
| 项目 | 技术指标 | |
| 不带定位器 | 带定位器 | |
| 基本误差％ | ±10 | ±1.5 |
| 回差％ | 8 | 1.5 |
| 死区％ | 6 | 0.6 |
| 允许泄漏量 |
衬里材料为聚三氟乙烯隔膜材料 为：氯丁橡胶，氟橡胶 |
10-4×阀额定容量 |
|
无衬里材料为，隔膜材料为：氯 丁橡胶，氟橡胶 |
5×10-6×阀额定容量 | |
| 额定流量系数Kv偏差％ | ±20 | |
| 4、允许压差 | ||
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
| 额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 | |||
| 公称压力(MPa) | 1.0 | |||||||||||
| 配用执行机构型号 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 | |||||||||
|
关闭时 允许最 大压力 MPa |
信 号 压 力 MPa |
P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 | |||
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | ||
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | |||
| 可配附件 | ||||||||||||
| 电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等。 |
| 外形尺寸 |
|
公称通径 DN(mm) |
外形安装尺寸 | ||||
| A | H | H1 | L | ||
| ZMAT型 | ZMBT型 | ||||
| 15 | 280 | 479 | 532 | 47.5 | 140 |
| 20 | 479 | 532 | 52.5 | 145 | |
| 25 | 479 | 532 | 57.5 | 155 | |
| 32 | 325 | 538 | 617 | 67.5 | 165 |
| 40 | 553 | 632 | 72.5 | 190 | |
| 50 | 562 | 641 | 80 | 210 | |
| 65 | 410 | 754 | 855 | 90 | 240 |
| 80 | 100% | 876 | 97.5 | 270 | |
| 100 | 857 | 958 | 107.5 | 335 | |
| 注：法兰按JB78-59《铸铁法兰》标准选定 |
| 订货须知 |
|
订货时请注明： 1、产品型号 2、公称通径DN，公称压力PN 3、信号压力、弹簧范围 4、流量特性，阀前、阀后压力 5、流体介质种类 6、阀体、隔膜材质 7、是否带附件，说明型号 8、介质工作温度范围 9、其它特殊要求 |
